Kia Stonic: Heizung / Auto-Beschlagentfernungsstellantrieb

Kia Stonic (YB) Reparaturanleitung / Heizung, Lüftung und Klimaanlage / Heizung / Auto-Beschlagentfernungsstellantrieb

Beschreibung und bedienung
Beschreibung

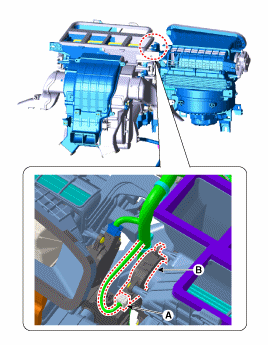

Der Auto-Beschlagentfernungssensor ist an der Windschutzscheibe des Fahrzeugs angebracht und erfasst Feuchtigkeit; das Gebläse schaltet ein, um Beschlagbildung vorzubeugen und so für eine bessere sich Sicht sowie einen gesteigerten Komfort zu sorgen. Das Klimaanlagensteuergerät empfängt das Signal vom Sensor und entfernt den Beschlag durch Steuerung des Einlass-Stellantriebs, der Klimaanlage, des Auto-Beschlagentfernungsstellantriebs, der Gebläsedrehzahl und dem Modus-Stellantrieb.

Reparaturverfahren
PRÜFUNG
1.

Die Zündung "ausschalten".

2.

Den Steckverbinder vom Sensor des Auto-Beschlagentfernungsstellantriebs abziehen.

3.

Klemme (+) der Stromversorgung an Klemme 3 des Modusstellantriebssteckverbinders anschließen und Masseschluss der Klemme (-) an Klemme 7 herstellen. Anschließend überprüfen, ob der Motorbetrieb im Defrost-Modus erfolgt. Die Anschlüsse miteinander vertauschen, um zu überprüfen, ob Rückwärtslauf erfolgt.

4.

Den Steckverbinder am Sensor des Auto-Beschlagentfernungsstellantriebs anschließen.

5.

Die Zündung "einschalten".

6.

Rückmeldepotentiometer prüfen. Dazu die Spannung zwischen den Klemmen 4 und 5 messen.

1. -
2. -
3. ÖFFNEN (CW)
4. Sensor REF (+5 V)
5. Rückmeldung - Stellantrieb
6. Sensormasse
7. SCHLIESSEN (CCW)

SPEZIFIKATION

Klappenstellung
SPANNUNG (V)
Fehlererfassung
DEF (ON)
1,7 ± 0,15V
Niederspannung: 0.6V oder weniger
DEF (OFF)
4,7 ± 0,15 V
Hochspannung : 4,7V oder mehr

Die aktuelle Stellung wird zur Regelung an den Stellantrieb rückgemeldet.

7.

Wenn die gemessene Spannung nicht der Spezifikation entspricht, durch einen einwandfreien Auto-Beschlagentfernungsstellantrieb ersetzen.

8.

Wenn erwiesen ist, dass ein Problem mit dem Auto-Beschlagentfernungsstellantrieb besteht, den Stellantrieb ersetzen.

AUS- UND EINBAU
1.

Batteriemassekabel abklemmen.

2.

Handschuhfachgehäuse ausbauen.

(Siehe Karosserie - "Handschuhfachgehäuse")

3.

Befestigungsschraube lösen und Beifahrersitz-Fußraumbelüftungskanal (A) ausbauen.

4.

Steckverbinder abklemmen und dann den Auto-Beschlagentfernungsstellantrieb (A) nach dem Lösen der Schrauben ausbauen.

5.

Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus.
