Kia Stonic (YB): Rücksitzgurt / Rücksitzgurtstraffer

Kia Stonic (YB) Reparaturanleitung / Rücksitz / Rücksitzgurt / Rücksitzgurtstraffer

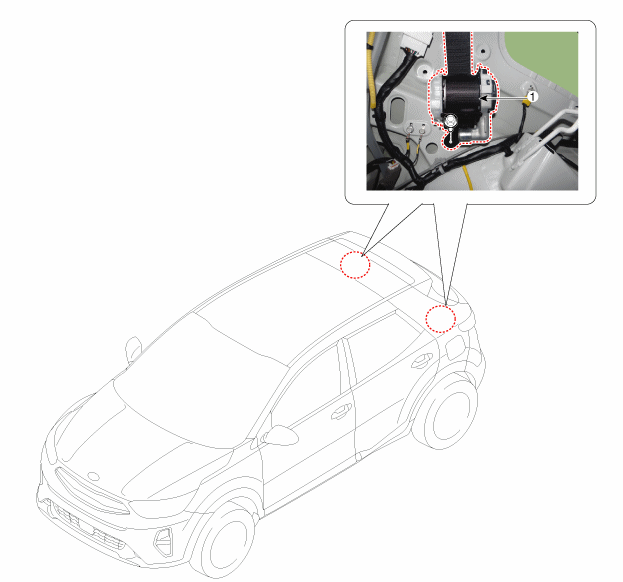

Bauteile und bauteile-Übersicht

BAUTEILE-ÜBERSICHT

1. Rücksitzgurtaufroller

Reparaturverfahren

AUS- UND EINBAU

Handschuhe anziehen, um die Hände zu schützen.

•	Mit einem Ausbauwerkzeug für Kunststoffverkleidungen einige Teile der Innenverkleidung entfernen, ohne dabei die Oberfläche zu zerkratzen.

•	Verkleidung und Bleche nicht beschädigen.

•	Bei der Installation der Sicherheitsgurte darauf achten, den Gurtstraffer nicht zu beschädigen.

Bei der Installation der Sicherheitsgurte darauf achten, den Gurtstraffer nicht zu beschädigen.

1.	C-Säulenverkleidung abbauen. (Siehe Innenverkleidung - "C-Säulenverkleidung")

Befestigungsschrauben lösen und dann obere Verankerung des hinteren Sicherheitsgurts entfernen.

Anzugsdrehmoment:

39,2 ~ 53,9 Nm (4,0 ~ 5,5 kgm)

3.	Gurtaufroller-Steckverbinder (A) vom Vordersitz abziehen.

Befestigungsschraube lösen, dann Rücksitzgurtaufroller (A) entfernen.

Anzugsdrehmoment:

39,2 ~ 53,9 Nm (4,0 ~ 5,5 kgm)

Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus.

•	Kabelstecker wieder richtig anschließen.

•	Alle beschädigten Clips (oder Stifthalter) ersetzen.
