Kia Stonic (YB): Toter-Winkel-Kollisionswarnung (BCW) / Warnleuchte für Toter-Winkel-Kollisionswarnung (BCW)

Kia Stonic (YB) Reparaturanleitung / Elektrische Anlage / Toter-Winkel-Kollisionswarnung (BCW) / Warnleuchte für Toter-Winkel-Kollisionswarnung (BCW)

Bauteile und bauteile-Übersicht

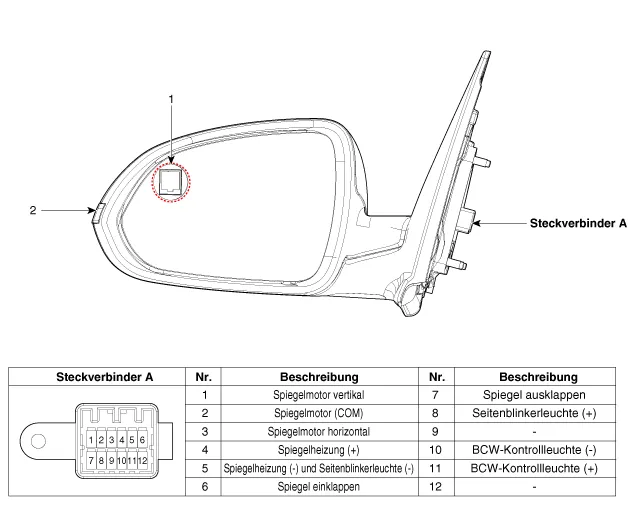

BAUTEILE-ÜBERSICHT

1. BCW-Anzeige

2. Seitliche Blinkleuchte

Reparaturverfahren

Ausbau

1.	Batteriemassekabel abklemmen.

2.	Spiegel (A) in der Richtung, die in der Abbildung dargestellt ist, mit einem Schlitzschraubendreher (-) entfernen.

3.	Heizungssteckverbinder (B) und Steckverbinder (A) der BCW-Anzeige vom Spiegel abziehen.

4.	BCW-Kontrollleuchte (A) aus dem Spiegel ausbauen.

Einbau

1.	Die BCW-Kontrollleuchte einbauen.

2.	Heizungssteckverbinder und Steckverbinder der BCW-Kontrollleuchte anschließen.

3.	Den Spiegel einbauen.

4.	Minuspol (-) der Batterie anschließen.

PRÜFUNG

1.	Prüfen, ob der Außenspiegel ordnungsgemäß wie in der nachstehenden Tabelle angegeben arbeitet.
