Kia Stonic (YB): Toter-Winkel-Kollisionswarnung (BCW) / Schalter für Toter-Winkel-Kollisionswarnung (BCW)

Kia Stonic (YB) Reparaturanleitung / Elektrische Anlage / Toter-Winkel-Kollisionswarnung (BCW) / Schalter für Toter-Winkel-Kollisionswarnung (BCW)

Schematische darstellungen

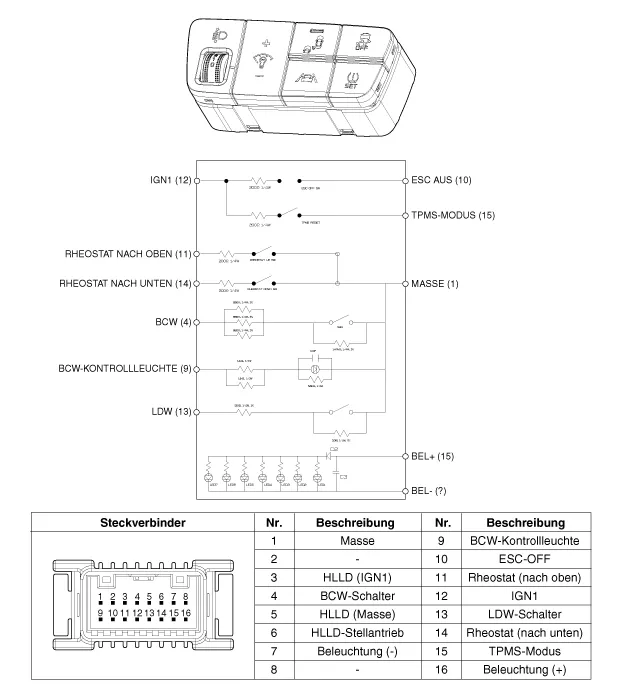

Schaltplan

Reparaturverfahren

Ausbau

1.	Batteriemassekabel abklemmen.

2.	Untere Armaturenbrettverkleidung abbauen. (Siehe Karosserie - "Untere Armaturenbrettverkleidung")

3.	Befestigungsschrauben lösen, dann seitlichen Armaturenbrettschalter (A) entfernen.

Einbau

1.	Seitlichen Armaturenbrettschalter anbringen.

2.	Untere Armaturenbrettverkleidung einbauen.

3.	Minuspol (-) der Batterie anschließen.

PRÜFUNG

1.	Steckverbinder des BCW-Schalters vom seitlichen Armaturenbrettschalter abziehen.

2.	Den BCW-Schalter betätigen und auf Durchgang zwischen den Klemmen des BCW-Schaltersteckverbinders prüfen.
