Kia Stonic (YB): Stoßfänger vorn / Vorderer Stoßfänger

Kia Stonic (YB) Reparaturanleitung / Karosserie (Innen und Außen) / Stoßfänger vorn / Vorderer Stoßfänger

Bauteile und bauteile-Übersicht

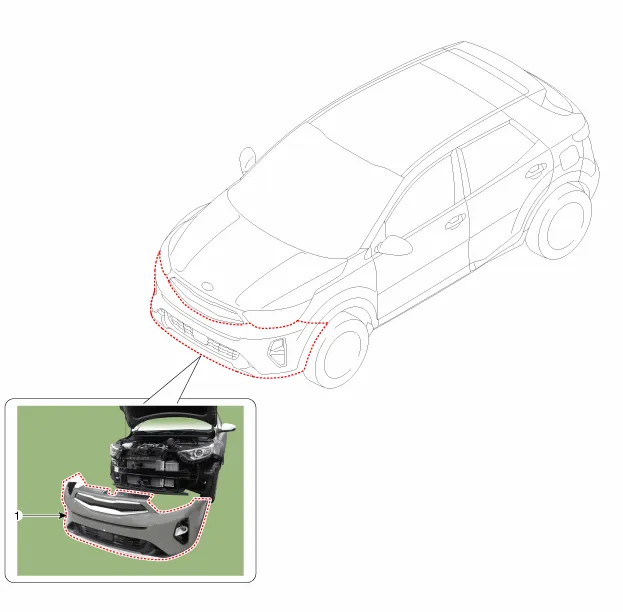

BAUTEILE-ÜBERSICHT

1. Stoßfängerverkleidung vorn

Reparaturverfahren

AUS- UND EINBAU

Handschuhe anziehen, um die Hände zu schützen.

•	Mit einem Ausbauwerkzeug für Kunststoffverkleidungen einige Teile der Innenverkleidung entfernen, ohne dabei die Oberfläche zu zerkratzen.

•	Verkleidung und Bleche nicht beschädigen.

1.	Befestigungsschrauben und -clips der oberen Kühlerabdeckung lösen.

2.	Untere Motorraumabdeckung (A) entfernen.

Seitenschrauben und -clips am vorderen Stoßfängers lösen und dann die Seite abnehmen.

Zum Ausbau den vorderen Stoßfänger an der Seite nach oben ziehen und dann herausziehen.

4.	Hauptsteckverbinder (A) des vorderen Stoßfängers abziehen.

5.	Vordere Stoßfängerverkleidung (A) abnehmen.

Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus.

•	Sicherstellen, dass der Steckverbinder ordnungsgemäß angeschlossen ist.

•	Beschädigte Clips auswechseln.
