Kia Stonic (YB): Innenverkleidung / Türverschleißschutz

Kia Stonic (YB) Reparaturanleitung / Karosserie (Innen und Außen) / Innenverkleidung / Türverschleißschutz

Bauteile und bauteile-Übersicht

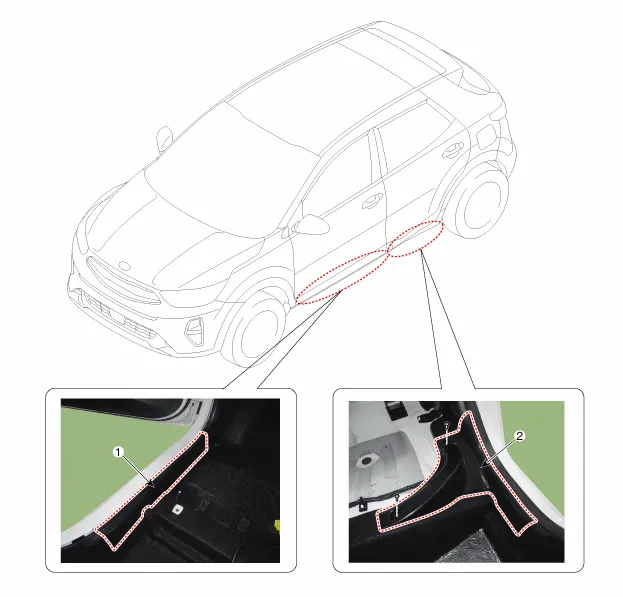

BAUTEILE-ÜBERSICHT

1. Einstiegsverkleidung Vordertür

2. Einstiegsverkleidung Hintertür

Reparaturverfahren

AUS- UND EINBAU

Handschuhe anziehen, um die Hände zu schützen.

•	Mit einem Ausbauwerkzeug für Kunststoffverkleidungen einige Teile der Innenverkleidung entfernen, ohne dabei die Oberfläche zu zerkratzen.

•	Verkleidung und Bleche nicht beschädigen.

[Türeinstiegsverkleidung, vorne]

1.	Vorderen Türschweller (A) mit einem Ausbauwerkzeug entfernen.

Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus.

Beschädigte Clips auswechseln.

[Türeinstiegsverkleidung, hinten]

1.	Befestigungsschrauben lösen und Rücksitzpolster (A) ausbauen.

2.	Hintere Türschwellerverkleidung (A) mit einem Ausbauwerkzeug entfernen.

Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus.

Beschädigte Clips auswechseln.
