Kia Stonic (YB): Tempomatsystem / Tempomat-Schalter

Kia Stonic (YB) Reparaturanleitung / Motorelektrik / Tempomatsystem / Tempomat-Schalter

Bauteile und bauteile-Übersicht

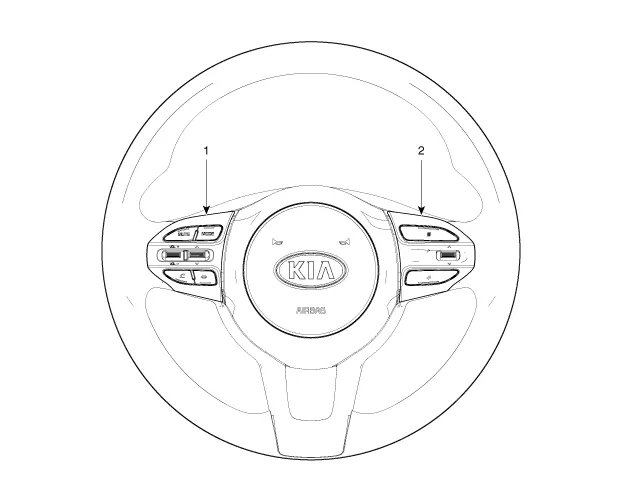

BAUTEILE-ÜBERSICHT

1. Fernbedienungsschalter links
(Audio + Freisprecheinlage + Sprache)

2. Fernbedienungsschalter rechts
(Tempomat + Bordcomputer)

Schematische darstellungen

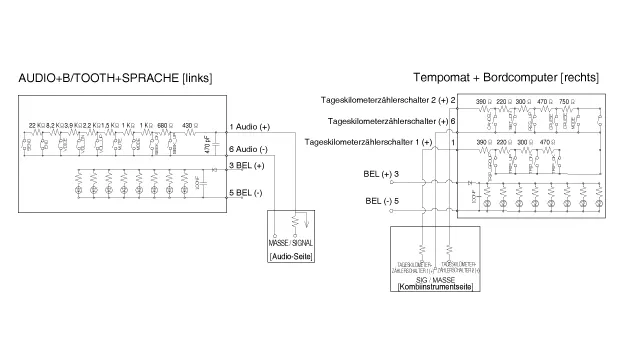

Schaltplan

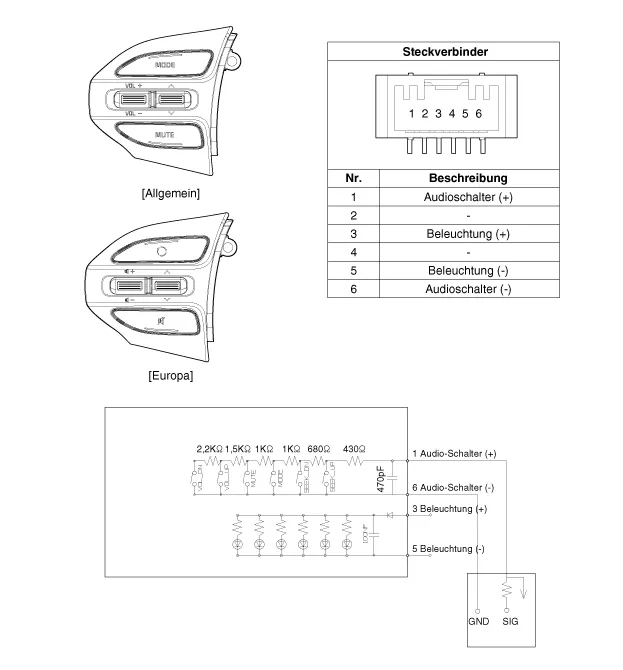

[Audio]

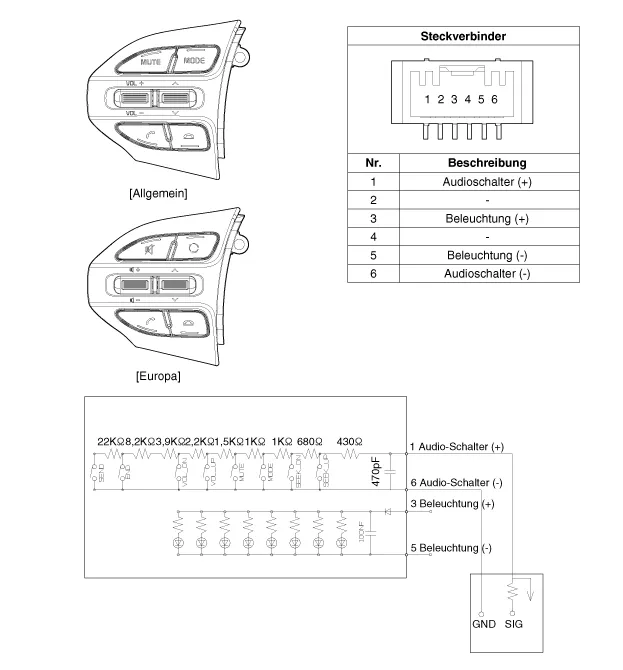

[Audio + Bluetooth]

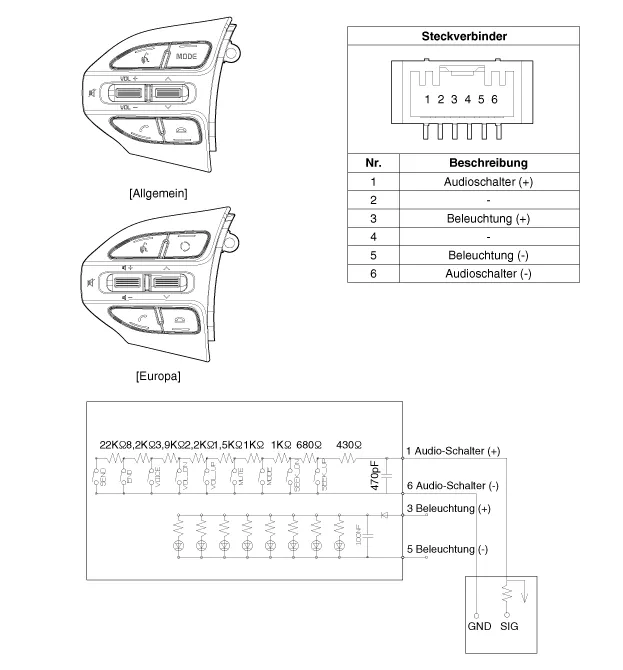

[Audio + Bluetooth + Sprache]

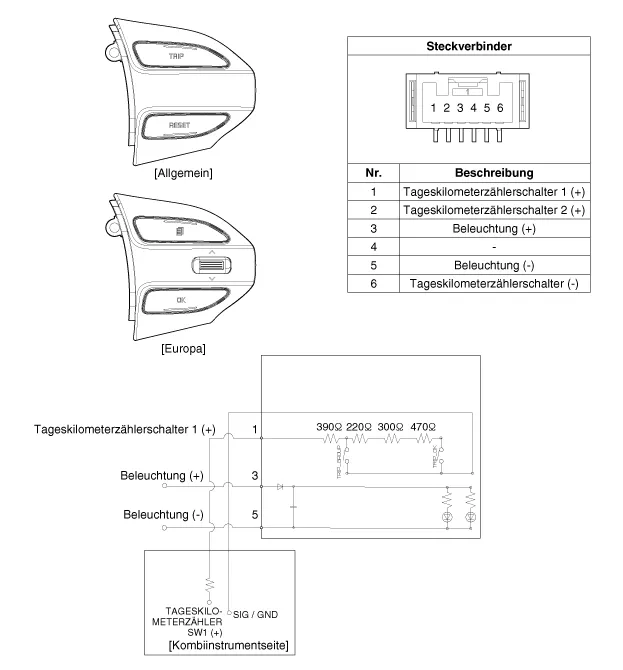

[Trip]

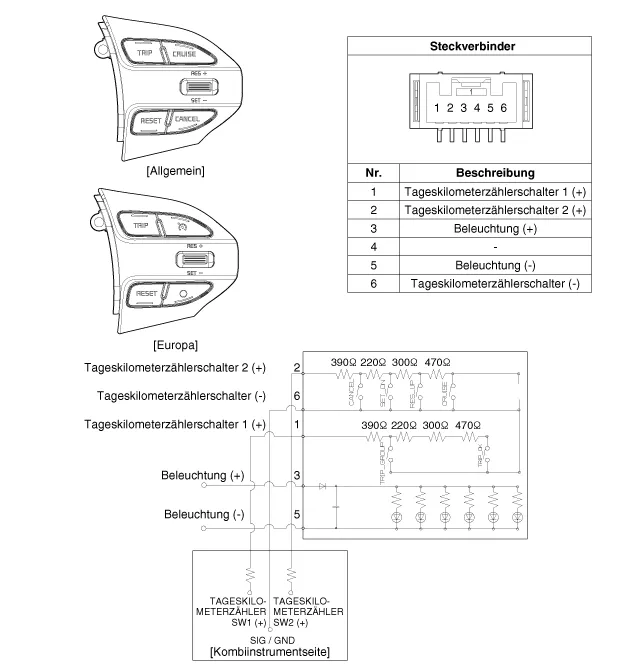

[Tageskilometerzähler + ACC (2 Tasten)]

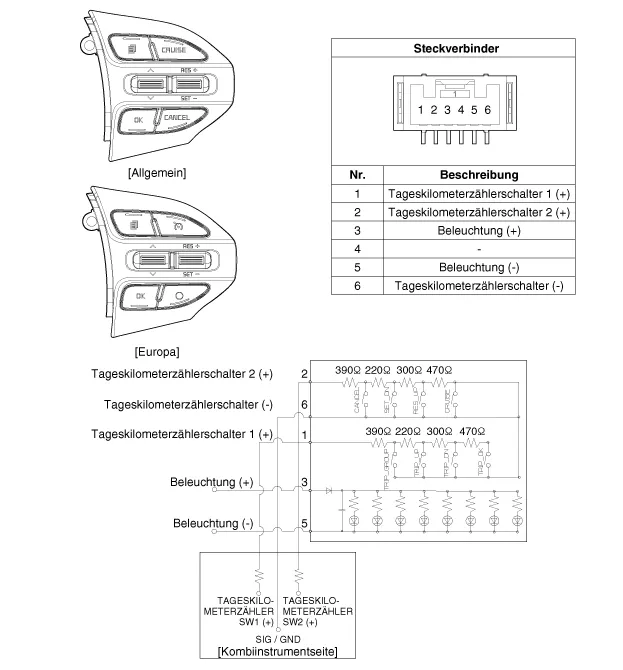

[Tageskilometerzähler + ACC + SLD (2 Tasten)]

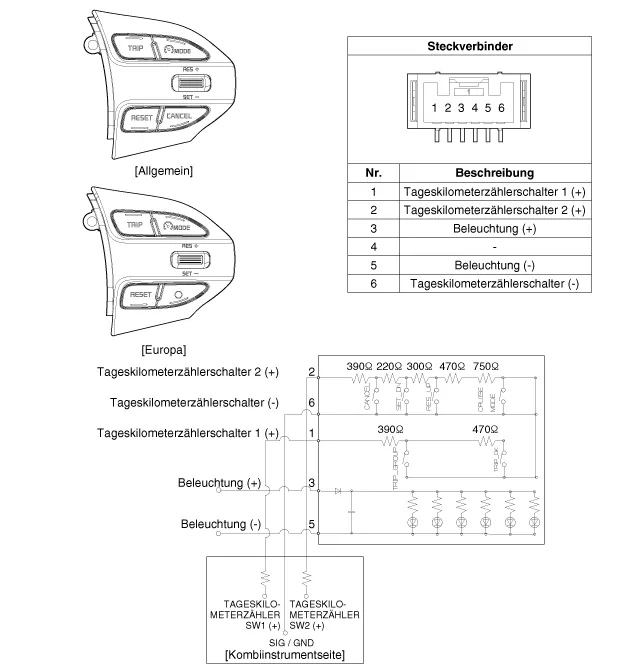

[Tageskilometerzähler + ACC (4 Tasten)]

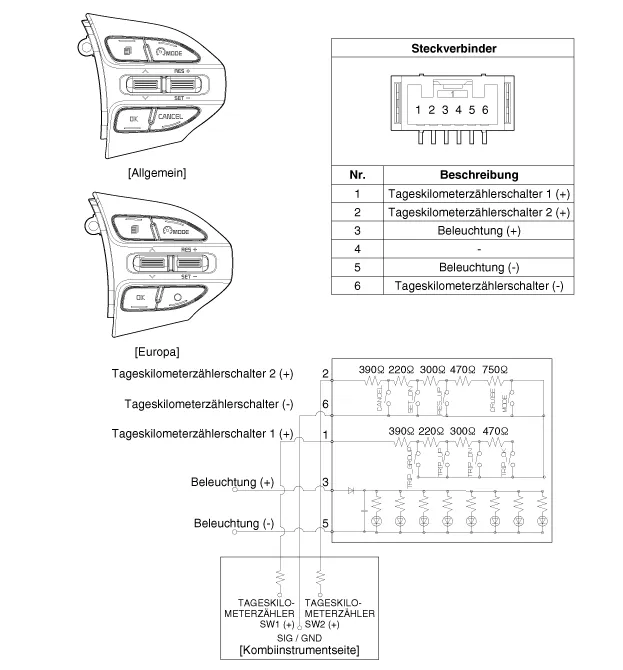

[Tageskilometerzähler + ACC + SLD (4 Tasten)]

Reparaturverfahren

Ausbau

1.	Batteriemassekabel abklemmen.

2.	Lenkrad ausbauen. (Siehe Lenkung - "Lenkrad")

3.	Befestigungsschrauben lösen und dann Lenkradfernbedienung (A) entfernen. (LINKS) (RECHTS)

4.	Steckverbinder (A) der Lenkradfernbedienung abziehen. (LINKS) (RECHTS)

Einbau

1.	Steckverbinder der Lenkradfernbedienung anschließen.

2.	Lenkradfernbedienung einbauen.

3.	Lenkrad und Fahrerairbagmodul anbringen.

4.	Minuspol (-) der Batterie anschließen.

PRÜFUNG

Den Widerstand zwischen den Klemmen in jeder Schalterposition (LH) prüfen.

[LH : Audio + Freisprecheinlage + Sprache]

Schalter	Stecker KLEMME	Widerstand (±3%)
Such-Vorlauf	1,6	430 Ω
SUCHLAUF		1.11 kΩ
modus		2.11 kΩ
STUMM		3,11 kΩ
Lautstärke (-)		4,61 kΩ
Lautstärke (-)		6,81 kΩ
SPRACH-		10,71 kΩ
Ende		18,91 kΩ
SEND		40,91 kΩ

Auf Widerstand zwischen den Klemmen in jeder Schalterposition (rechts) prüfen.

[RH : Tempomat + Tageskilometerzähler]

Schalter	Stecker KLEMME	Widerstand (±3%)
Cancel	2,6	390 Ω
SET/–		610 Ω
RES/+		910 Ω
Tempomat EIN/AUS		1.38 kΩ
Tempomat und Geschwindigkeitsbegrenzung EIN/AUS Tempomatmodus		2.13 kΩ
Kapitel	1,6	390 Ω
Tageskilometerzähler nach oben		610 Ω
Tageskilometerzähler nach unten		910 Ω
OK/Rückstellung		1.38 kΩ
