Kia Stonic (YB): Scheibenwischer & Waschanlage vorn / Regensensor

Kia Stonic (YB) Reparaturanleitung / Elektrisch verchromter Innenrückspiegel / Scheibenwischer & Waschanlage vorn / Regensensor

Bauteile und bauteile-Übersicht

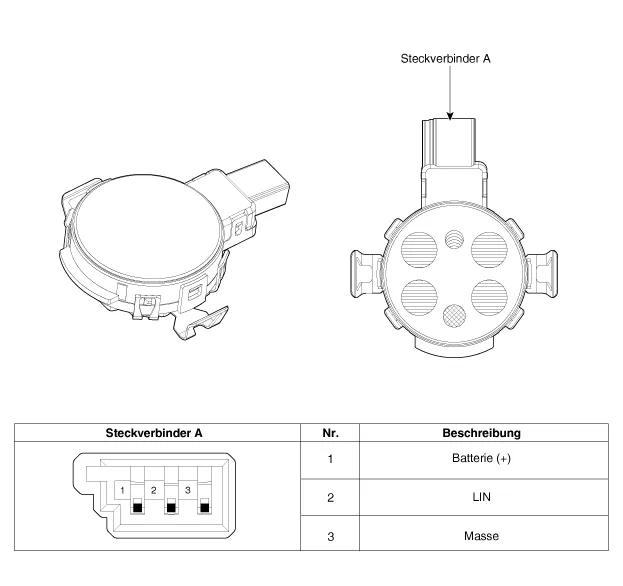

BAUTEILE-ÜBERSICHT

Schematische darstellungen

Schaltplan

Beschreibung und bedienung

Beschreibung

Integrierter Regensensor

Der integrierte Regensensor (A) steuert drei Systeme: Scheibenwischer, Auto-Licht und zentrale Klimaanlage.

Scheibenwischersteuerung

Wenn der rechte Kombischalter das Signal des "AUTO"-Schalters empfängt, erfasst der integrierte Regensensor die Regenmenge. Der Sensor ist im oberen Teil der Windschutzscheibe eingebaut und steuert den Wischermotor.

Das System steuert automatisch die Aktivierungsdauer und die Geschwindigkeit der Wischer in Abhängigkeit von der gemessenen Regenmenge, auch wenn der Fahrer den Scheibenwischerschalter nicht betätigt.

Funktionen und Funktionsprinzipien

GRUNDPRINZIP

Erfassung der Regenmenge

Das von den lichtemittierenden Dioden (LED) ausgehende Licht (Strahl) wird von der externen Oberfläche der Windschutzscheibe vollständig reflektiert und kehrt zu den Fotodioden zurück. Befindet sich Wasser auf der Windschutzscheibenaußenfläche, teilt sich der Lichtstahl und die Stärke des Reststrahls wird in der Fotodiode gemessen. Durch Wasser auf der Windschutzscheibe wird das Licht nicht vollständig reflektiert. Die reduzierte Helligkeit ist dann ein Zeichen dafür, wie nass die Scheibe ist.

Störungen

Der Regensensor funktioniert unter folgenden Umständen möglicherweise nicht einwandfrei.

1.	Schmutz auf der Messfläche und anderen Flächen des Lichtweges (Oberfläche der LEDs und Fotodioden, Faseroptik, Halterung und Glasfläche an der Windschutzscheibenkante) schwächt das empfangene Licht.

2.	Bewegung von Windschutzscheibe und Halterung

3.	Bewegung der Halterung aufgrund von Vibrationen

4.	Beschädigungen an den Wischerblättern

Wenn der integrierte Regensensor nicht funktioniert oder eine Störung aufweist, kann der Fahrer den Scheibenwischer manuell betätigen.

Automatikbetrieb

Betriebsstatus des Regensensors

Betriebsmodus	ARBEITSWEISE
Direktmodus	Hierbei handelt es sich um den Grundbetriebzustand, wenn sich der Wischerschalter in der Stellung "Auto" befindet und der Regensensor eine trockene Windschutzscheibe erfasst. In diesem Modus bestimmt der integrierte Regensensor den Betriebsmodus der Scheibenwischer in Abhängigkeit von Regenmenge und -dauer.
Intervallmodus	Der integrierte Regensensor aktiviert den Intervallmodus, wenn der Wischerbetrieb mehr als zwei Mal erfolgreich mit einer Pause von 0,5 ~ 5 s durchlaufen wurde.
NIEDRIGE GESCHWINDIGKEIT	Dauerbetrieb des Wischers auf niedriger Stufe
Hohe Drehzahl	Dauerbetrieb des Wischers auf hoher Stufe

Sicherheitsfunktion

1.	Wenn sich Eis oder Fremdkörper im Sensorfeld befinden, kann der Regensensor die herrschenden Bedingungen nicht korrekt erkennen.

Erkennen von Spezialbedingungen

Regensensor

Spezialbedingung	Aktivierung basierend auf der Erkennung von Spezialbedingungen
Spritzwasser	Wenn der integrierte Regensensor eine große Menge Wasser (Spritzwasser) im direkten oder Intervallmodus erfasst, schaltet das System von Ruhemodus auf hohe Geschwindigkeit. Dann erfolgt der Wischerbetrieb einmal bei hoher und einmal bei niedriger Geschwindigkeit. Wenn sich die Bedingung der Regenmenge nach dem Wischen nicht ändert, kehrt er in den ursprünglichen Modus zurück (direkt oder Intervall).
Schmierfilm	Beim Schmierfilm handelt es sich um einen dünnen Ölfilm, der schnell getrocknet ist, und auftritt, wenn eine geringe Regenmenge mit einem verschmutzten oder verschlissenen Wischerblatt weggewischt wurde. Das Betriebssignal darf nicht ausgegeben werden, wenn ein Schmierfilm im direkten oder Intervallmodus auftritt.
Schmutz	Wenn nach dem Wischen keine Veränderung erfasst wird, erkennt der Regensensor, dass die Scheibe verschmutzt ist. In diesem Status darf kein Betriebssignal ausgegeben werden. Wenn die Windschutzscheibe sauber wird (z.B. mit Hilfe der Waschanlage), kehrt der integrierte Regensensor zur Normalbedingung zurück.
Waschanlagenflüssigkeit	Der integrierte Regensensor reagiert nicht auf die Waschflüssigkeit im Waschanlagenmodus. Anders gesagt, die Wischergeschwindigkeit ändert sich nicht, auch wenn Waschflüssigkeit aufgesprüht wird (automatischer Betrieb der Waschanlagenpumpe hat keinen Einfluss auf die Funktion des integrierten Regensensors).

Reparaturverfahren

Ausbau

•	Staub oder Fremdstoffe auf dem Regensensor haben negative Auswirkungen auf die Regensensorleistung. Daher die Sensoroberfläche mit einer Schutzabdeckung schützen, bis der Regensensor an der Halterung montiert wird, um eine präzise Funktion zu gewährleisten.

•	Die Haftfläche der Regensensoroberfläche ist selbstklebend, sodass die Haftfläche abhängig von den Umgebungsbedingungen von selbst an der Windschutzscheibe haften bleibt.

•	Den Regensensor vorsichtig von der Windschutzscheibe entfernen, da dieser bei gewaltsamem Entfernen beschädigt werden kann.

1.	Abdeckung (A) des Spiegelkabels abnehmen.

2.	Regensensor-Steckverbinder (A) abziehen.

3.	Die Schlossfalle der Abdeckung nicht durch übermäßige Krafteinwirkung beschädigen. Zum Entfernen der Schlossfalle die Schlossfalle zur Seite ziehen. Dazu einen kleinen Schraubendreher (A) (-) in die Bohrung in der Abdeckung stecken.

4.	Das Regensensormodul ist mit Klebstoff an der Windschutzscheibe befestigt. Zum Ersetzen der Windschutzscheibe das Regensensormodul von der alten Windschutzscheibe entfernen und an der neuen Windschutzscheibe anbringen.

Einbau

•	Bei einer Windschutzscheibe mit Reflektionsschicht, die die Infrarotstrahlen im Erfassungsfeld reflektiert, sollte der Regensensor in einem Feld ohne Reflexionsschicht montiert werden.

•	Nach einiger Zeit den Regensensor montieren und Staubansammlung nach der Montage verhindern.

Die Regensensorhalterung mit Klebeband an der Wischschutzscheibe anbringen.

Für eine optimale Haftung ist es besonders wichtig, dass die Haftfläche vollständig und ohne Einschluss von Luftblasen gegen die Windschutzscheibe gedrückt wird.

2.	Regensensorstecker anschließen und die Sensorabdeckung anbringen.
