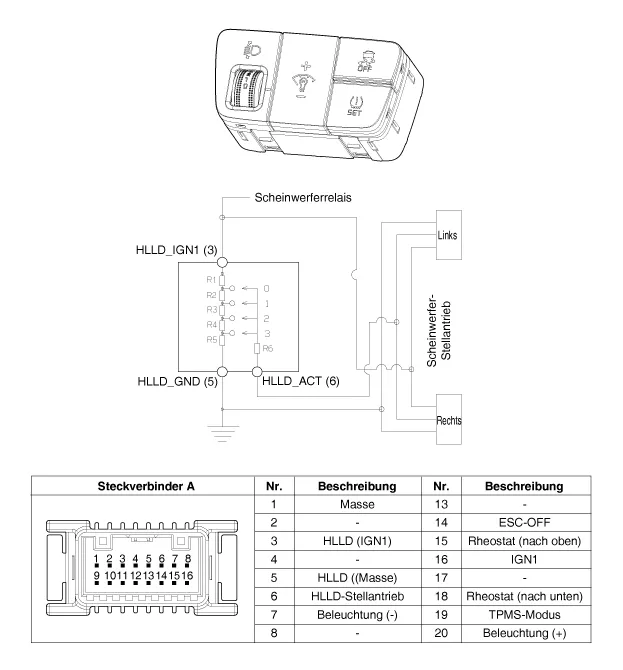

| BAUTEILE-ÜBERSICHT |

| Ausbau |
| 1. |
Batteriemassekabel abklemmen. |
| 2. |
Untere Armaturenbrettverkleidung abbauen. (Siehe Karosserie - "Untere Armaturenbrettverkleidung") |
| 3. |
Befestigungsschrauben lösen, dann seitlichen Armaturenbrettschalter (A) entfernen.
|
| Einbau |
| 1. |
Seitlichen Armaturenbrettschalter anbringen. |
| 2. |
Untere Armaturenbrettverkleidung einbauen. |
| 3. |
Minuspol (-) der Batterie anschließen. |
