Kia Stonic (YB): Elektrisch verchromter Innenrückspiegel / Hupe

Kia Stonic (YB) Reparaturanleitung / Elektrisch verchromter Innenrückspiegel / Hupe

Bauteile und bauteile-Übersicht

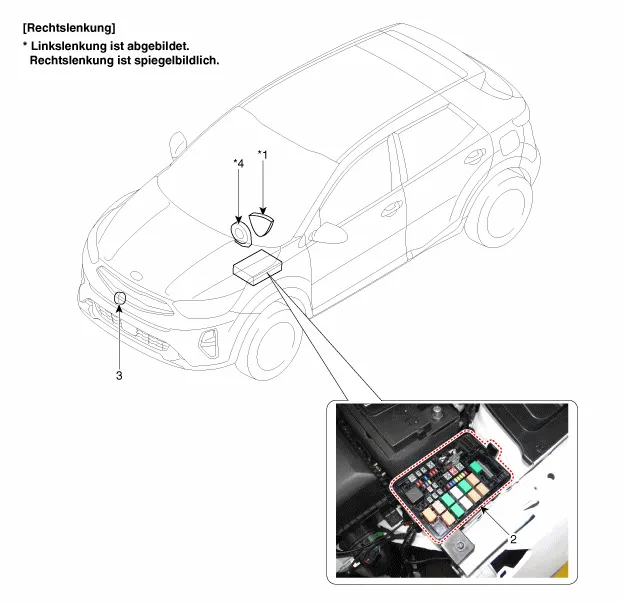

BAUTEILE-ÜBERSICHT

1. Hupenschalter
2. Hupenrelais

3. Hupe
4. Wickelfeder

Reparaturverfahren

Ausbau

1.	Die vordere Stoßstange ausbauen. (Siehe Karosserie - "Vorderer Stoßfänger")

2.	Hupensteckverbinder (B) abziehen und Befestigungsschraube lösen, dann Hupe (A) entfernen.

Einbau

1.	Nach Anschließen des Hupensteckers die Hupe montieren.

2.	Vorderen Stoßfänger einbauen.

PRÜFUNG

1.	Das Relais für die Hupe dieses Fahrzeugs ist in den Motorraum-Relaiskasten integriert.
