| BAUTEILE-ÜBERSICHT |
| [Benzin 1.0 / 1.4] |

| 1. Ausrückgabel 2. Kupplungsdeckel |
3. Kupplungsscheibe 4. Ausrücklager |

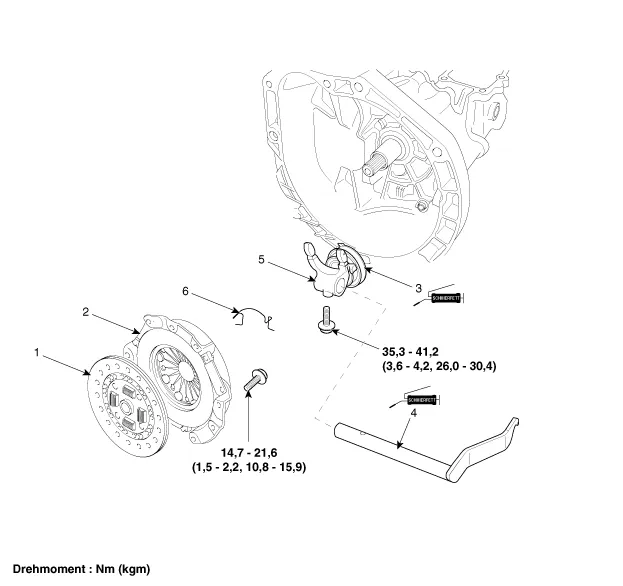

| [Benzin 1.2] |

| 1. Kupplungsscheibe 2. Kupplungsdeckel 3. Ausrücklager 4. Kupplungs-Ausrückhebel |
5. Rückstellfeder 6. Ausrückgabel 7. Rückstellclip |
| Ausbau |
[Benzin 1.2]
| 1. |
Getriebe ausbauen. G 1,2 MPI KAPPA (Siehe Schaltgetriebe - " Schaltgetriebe") |
| 2. |
Senkschraube (A) lösen und den Kupplungsausrückhebel ausbauen, danach Kupplungsausrücklager und Ausrückgabel entfernen.
|
| 3. |
Rückstellclip (A) entfernen.
|
[Benzin 1.0 / 1.4]
| 1. |
Getriebe ausbauen. G 1,0 T-GDI KAPPA (Siehe Schaltgetriebe - " Schaltgetriebe") G 1.4 MPI KAPPA (Siehe Schaltgetriebe - "Schaltgetriebe") |
| 2. |
Kupplungsausrücklager (A) ausbauen.
|
| 3. |
Clip (A) ziehen.
|
| 4. |
Kupplungs-Ausrückgabel (A) ausbauen.
|
| 5. |
Manschette (A) entfernen.
|
| Einbau |
[Benzin 1.2]
| 1. |
Mehrzweckschmierfett in die Rille des Ausrücklagers auftragen.
|
| 2. |
Rückstellclip (A) einbauen und Kupplungsausrücklager und Ausrückgabel zusammenbauen.
|
| 3. |
Mehrzweckfett auf den Lösehebel (A) auftragen.
|
| 4. |
Ausrückhebel und nachfolgend Kupplungsausrücklager und Ausrückgabel einbauen, dann Senkschraube (A) anziehen.
|
| 5. |
Getriebe einbauen. G 1,2 MPI KAPPA (Siehe Schaltgetriebe - " Schaltgetriebe") |
[Benzin 1.0 / 1.4]
| 1. |
Manschette (A) einbauen.
|
| 2. |
Clip an der Kupplungs-Ausrückgabel anbringen. |
| 3. |
Schmierfett an Position A, B und C auftragen.
|
| 4. |
Fett rund um die Lochfläche des Kupplungsausrücklagers auftragen.
|
| 5. |
Kupplungsausrückgabel (B), Kupplungsausrücklager (A).
|
| 6. |
Getriebe einbauen. G 1,0 T-GDI KAPPA (Siehe Schaltgetriebe - " Schaltgetriebe") G 1.4 MPI KAPPA (Siehe Schaltgetriebe - "Schaltgetriebe") |
