Kia Stonic (YB): Karosserie (Innen und Außen) / Kotflügel

Bauteile und bauteile-Übersicht

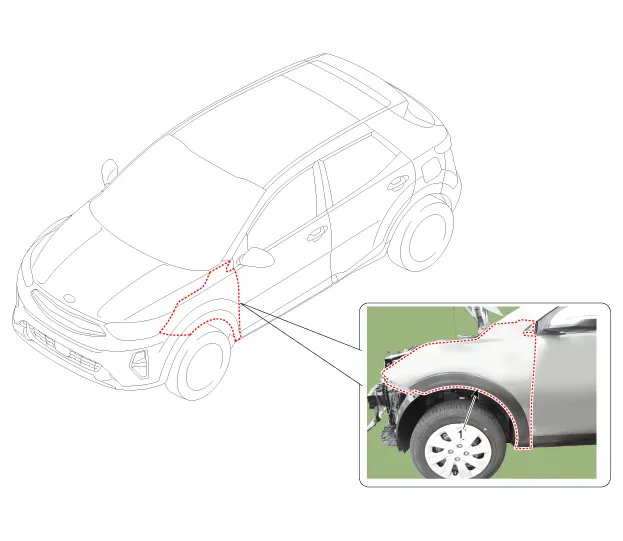

BAUTEILE-ÜBERSICHT

1. Kotflügel


Reparaturverfahren

AUS- UND EINBAU


Handschuhe anziehen, um die Hände zu schützen.



Darauf achten, dass die Karosserie und der Kotflügel nicht beschädigt werden.

Mit einem Ausbauwerkzeug für Kunststoffverkleidungen einige Teile der Innenverkleidung entfernen, ohne dabei die Oberfläche zu zerkratzen.

1.

Scheinwerfer ausbauen.

(Siehe Karosserieelektrik - "Scheinwerfer")

2.

Die Vorderräder entfernen.

(Siehe Karosserieseitenleiste - "Vorderer Radkasten")

3.

Seitliches Dichtungsprofil entfernen.

4.

Kotflügelverzierung entfernen.

5.

Befestigungsschrauben lösen, dann seitliche Halterung (A) des vorderen Stoßfängers entfernen.

6.

Dreiecksfensterblende (A) mit einem Ausbauwerkzeug ausbauen.

7.

Befestigungsschrauben lösen, dann Kotflügeleinheit (A) ausbauen.

8.

Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus.



Beschädigte Clips auswechseln.
