Kia Stonic (YB): Karosserie (Innen und Außen) / Bodenteppich

Kia Stonic (YB) Reparaturanleitung / Karosserie (Innen und Außen) / Bodenteppich

Bauteile und bauteile-Übersicht

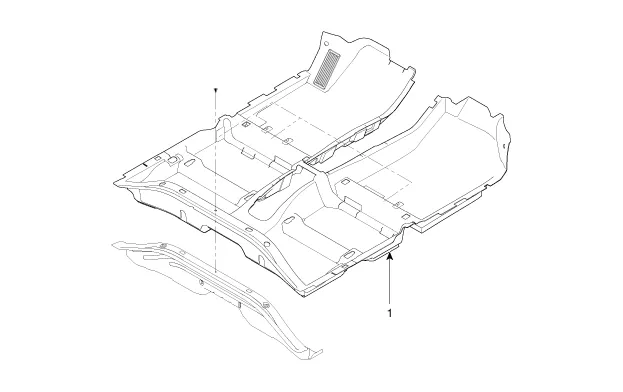

BAUTEILE-ÜBERSICHT

1. Bodenteppich

Reparaturverfahren

AUS- UND EINBAU

Handschuhe anziehen, um die Hände zu schützen.

•	Darauf achten, dass die Karosserie und der Kotflügel nicht beschädigt werden.

•	Mit einem Ausbauwerkzeug für Kunststoffverkleidungen einige Teile der Innenverkleidung entfernen, ohne dabei die Oberfläche zu zerkratzen.

1.	Batteriemassekabel abklemmen.

2.	Den Vordersitz ausbauen. (Siehe Vordersitz - "Vordersitzeinheit")

3.	Konsole ausbauen. (Siehe Bodenkonsole - "Bodenkonsoleneinheit")

Schraube lösen, dann Rücksitzpolster (A) ausbauen.

Anzugsdrehmoment:

21,6 ~ 31,4 Nm (2,2 ~ 3,2 kgm)

5.	Vordere Türeinstiegsverkleidung (A) mit einem Ausbauwerkzeug entfernen.

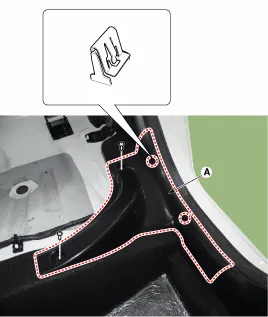

6.	Windlaufseitenverkleidung (A) mit einem Ausbauwerkzeug entfernen.

7.	Hintere Türschwellerverkleidung (A) mit einem Ausbauwerkzeug entfernen.

8.	A-Säulenverkleidung (A) abnehmen.

9.	Den Sicherheitsgurt (B) mit dem Spezialwerkzeug (0K888-D4200) vom EFD-System entfernen.

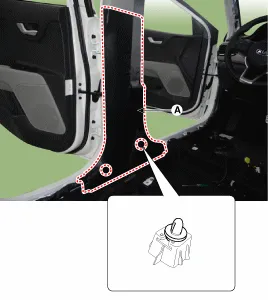

10.	Untere B-Säulenverkleidung (A) mit einem Abzieher ausbauen.

11.	Bodenteppich (A) ausbauen.

12.

Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus.

•	Steckerverbindung prüfen

•	Beschädigte Clips auswechseln.
