Kia Stonic (YB): Antriebswellen und Achsen / Hinterradnabe / Träger

Kia Stonic (YB) Reparaturanleitung / Antriebswellen und Achsen / Hinterradnabe / Träger

Bauteile und bauteile-Übersicht

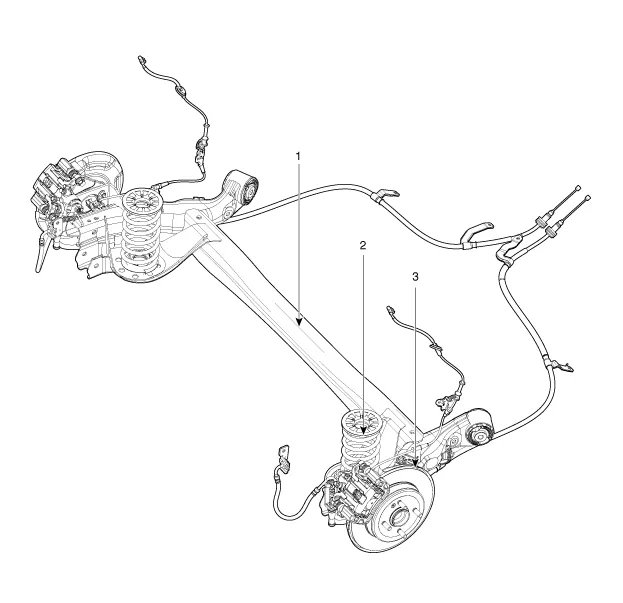

BAUTEILE-ÜBERSICHT

1. Drehstab
2. Hintere Feder
3. Hinterradbremsscheibe

Reparaturverfahren

Ausbau
1.

Rad und Reifen entfernen.

Anzugsdrehmoment.

107,9 ~ 127,5 Nm (11,0 ~ 13,0 kgm)



Beim Entfernen von Rad und Reifen darauf achten, die Radmuttern nicht zu beschädigen.

2.

Bremsclip (A) und Feststellbremsseilzug (B) entfernen.

3.

Hinteren Bremssattel (A) entfernen.

Anzugsdrehmoment.

78,4 ~ 98,0 Nm (8,0 ~ 10,0 kgm)

4.

Erst die Befestigungsschraube und dann die Radbremsscheibe (A) lösen.

Anzugsdrehmoment.

4,9 ~ 6,9 Nm (0,5 ~ 0,6 kgm)

5.

Schrauben lösen und Nabe (A) von der Drehstabachse abnehmen.

Anzugsdrehmoment.

49,0 ~ 58,8 Nm (5,0 ~ 6,0 kgm)

6.

Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus.

PRÜFUNG
1.

Nabe auf Rissbildung und Verzahnungen auf Verschleiß prüfen.

2.

Bremsscheibe auf Riefen und Beschädigung prüfen.

3.

Achsschenkel auf Rissbildung prüfen

4.

Lager auf Rissbildung oder Beschädigung prüfen.
