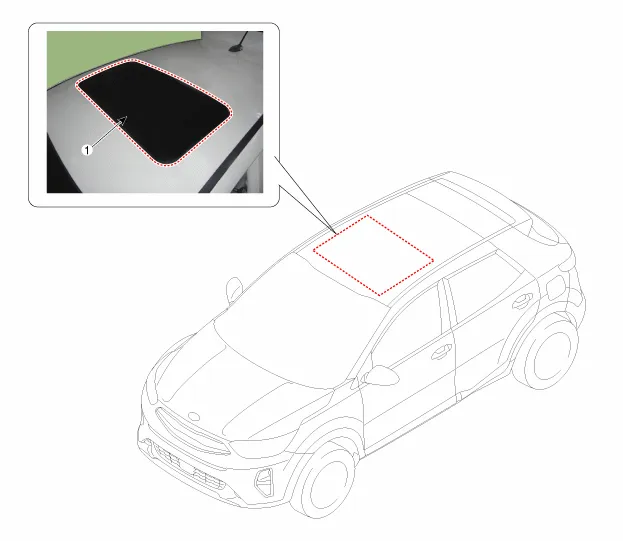

| BAUTEILE-ÜBERSICHT |

| 1. Glasdach |
| AUS- UND EINBAU |
Handschuhe anziehen, um die Hände zu schützen. |
| 1. |
Die Schiebedachscheibe durch Betätigen des Schiebedachschalters vollständig schließen. |
| 2. |
Befestigungsschrauben (A) lösen und Schiebedachscheibe (B) ausbauen.
|
| 3. |
Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus.
|
