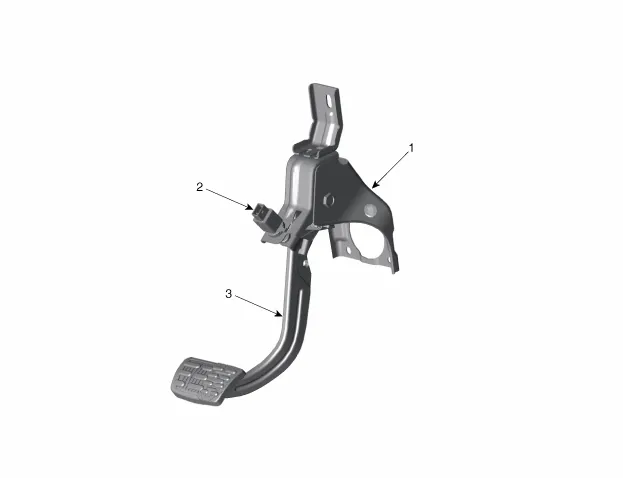

| BAUTEILE-ÜBERSICHT |

| 1. Bremspedalträger 2. Bremslichtschalter |
3. Bremspedalhebel |
| SCHALTPLAN |

| SCHALTPLAN |

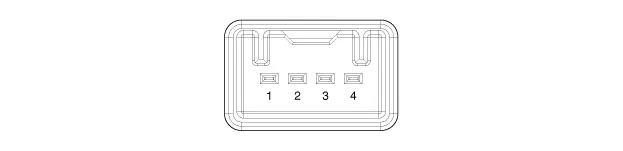

| KLEMMENBESCHREIBUNG |

|
KLEMME |
Beschreibung |
|
1 |
IGN1 |
|
2 |
Motorsteuermodul (ECM) |
|
3 |
B. |
|
4 |
Bremsleuchte |
| Fehlersuche |
| 1. |
Teilediagnose
|
| 2. |

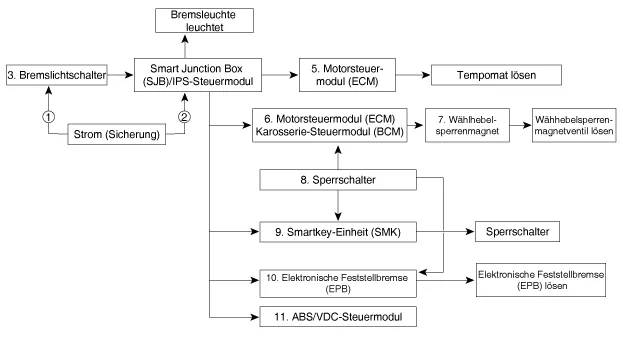

Symptomdiagnose
|
| 3. |

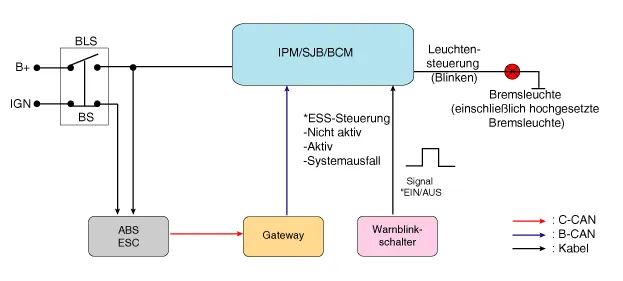

Bremslichtschaltersystemdiagnose
SSEM: Elektronisches Bremslichtsignalmodul |
| 4. |
Siehe Fehlercodeanleitung, wenn die entsprechenden Fehlercodes angezeigt werden. |
| EINSTELLUNG |
| 1. |
Spalt zwischen Bremslichtschalter und Halterung überprüfen.
|
| 2. |
Wenn der Spalt zwischen Bremslichtschalter und Halterung nicht zwischen 1,0 - 2,0 mm liegt, müssen der Befestigungsclip und andere Teile im Bereich der Bremsleuchte überprüft werden. |
| 3. |
Wenn alles normal ist, den Bremslichtschalter wieder einbauen und das Spiel erneut prüfen. |
| PRÜFUNG |
| 1. |
Bremslichtschalter prüfen.
|
| AUS- UND EINBAU |
| 1. |
Zündung "ausschalten" und Batterieminuspol (-) abklemmen. |
| 2. |
Untere Armaturenbrettverkleidung abbauen. (Siehe Karosserie - "Untere Armaturenbrettverkleidung") |
| 3. |
Steckverbinder (A) des Bremslichtschalters abziehen.
|
| 4. |
Sicherungsplatte (A) in Pfeilrichtung ziehen.
|
| 5. |
Bremsschalter um 45° entgegen dem Uhrzeigersinn drehen und ausbauen.
|
| 6. |
Den Bremspedalarm fixieren und den Bremsschalter vollständig einsetzen, bis der Kontaktteil sichtbar ist.
|
| 7. |
Nach dem Einführen den Bremsschalter um 45° im Uhrzeigersinn drehen und Arretierplatte durch Drücken anbringen.
|
| 8. |
Steckverbinder (A) des Bremslichtschalters anschließen.
|
| 9. |
Untere Armaturenbrettverkleidung einbauen. (Siehe Karosserie - "Untere Armaturenbrettverkleidung") |
