Kia Stonic (YB): Hintertür / Hintertürschlossfalle

Kia Stonic (YB) Reparaturanleitung / Karosserie (Innen und Außen) / Hintertür / Hintertürschlossfalle

Bauteile und bauteile-Übersicht

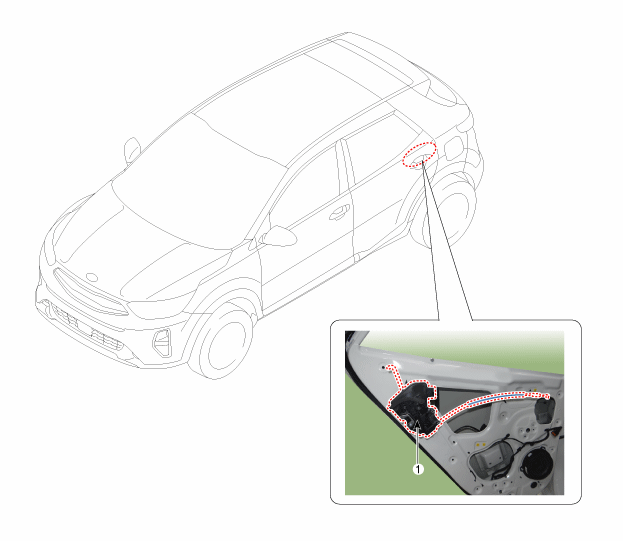

BAUTEILE-ÜBERSICHT

1. Hintertürschlossfalle

Reparaturverfahren

AUS- UND EINBAU

Handschuhe anziehen, um die Hände zu schützen.

•	Mit einem Ausbauwerkzeug für Kunststoffverkleidungen einige Teile der Innenverkleidung entfernen, ohne dabei die Oberfläche zu zerkratzen.

•	Verkleidung und Bleche nicht beschädigen.

1.	Hintere Türverkleidung abbauen. (Siehe Hintertür - "Hintertürverkleidung")

2.	Befestigungsschrauben lösen, dann Innengriff (A) abtrennen.

3.	Seilzug (A) abtrennen, dann Hintertürinnengriff (B) entfernen.

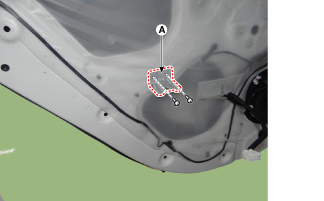

4.	Schrauben lösen, dann Montagehalterung (A) des Türinnengriffs entfernen.

5.	Steckverbinder (A) des Hintertürlautsprechers abziehen, dann Befestigungsclips der Verkabelung entfernen.

6.	Hintertürverkleidungsdichtung (A) abbauen.

7.	Inneres Dichtungsprofil (A) am Hintertürschacht entfernen.

8.	Äußeres Dichtungsprofil (A) am Hintertürfensterschacht entfernen.

9.	Türdichtungsprofil (A) abtrennen.

10.	Befestigungsschraube und Mutter des Hintertür-Scheibenkanals lösen.

11.	Hintertür-Scheibenkanal und -profil (A) abbauen.

12.

Befestigungsschrauben lösen und Hintertürscheibe (A) ausbauen.

Darauf achten, dass die Scheibe nicht herunterfällt und die Glasoberfläche nicht zerkratzt wird.

•	Den Türschalter verwenden, um die Befestigungsschraube in der Tür auszurichten.

•	Wenn der Fensterhebermotor nicht betätigt werden kann, den Motor entfernen und die Bohrung von Hand ausrichten.

13.	Steckverbinder des Hintertürschlosses (A) abziehen.

14.	Montagestange (A) der Hintertürverriegelung und des Außentürgriffsockels lösen.

15.	Befestigungsschrauben des Hintertürschlosses lösen (A).

16.	Hintertürschloss (A) ausbauen.

17.

Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus.

•	Überprüfen, ob die Scheibe normal funktioniert.

•	Die Scheibenführung auf Beschädigung prüfen und bei Bedarf ersetzen.

•	Die Scheibe bei Bedarf einstellen.
