Kia Stonic (YB): Motormechanik / Motorsteuerung

Kia Stonic (YB) Reparaturanleitung / Motormechanik / Motorsteuerung

Bauteile und bauteile-Übersicht

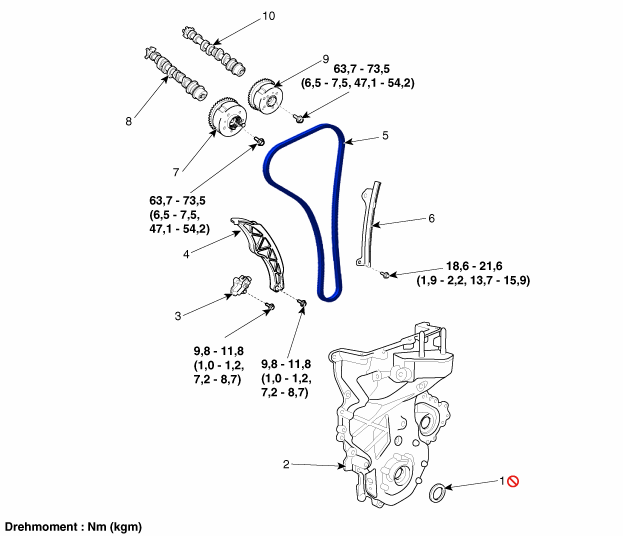

BAUTEILE-ÜBERSICHT

1. Vorderer Öldichtring
2. Steuerkettenabdeckung
3. Steuerkettenspanner
4. Steuerkettenspannerhebel
5. Steuerkette
6. Steuerkettenführung
7. Auslass-CVVT
8. Auslassnockenwelle
9. Einlass-CVVT-Einheit
10. Einlass-Nockenwelle

Bauteile und bauteile-Übersicht BAUTEILE-ÜBERSICHT 1. Ölstandsanzeige Reparaturverfahren Ein- und Ausbau.

Reparaturverfahren AUS- UND EINBAU 1. Kurbelwellendämpferriemenscheibe abbauen. (Siehe Antriebsriemensystem - "Kurbelwellendämpferriemenscheibe") 2.
