Kia Stonic (YB): Kupplungsystem / Kupplungsleitung

Kia Stonic (YB) Reparaturanleitung / Kupplungsystem / Kupplungsleitung

Bauteile und bauteile-Übersicht

BAUTEILE-ÜBERSICHT

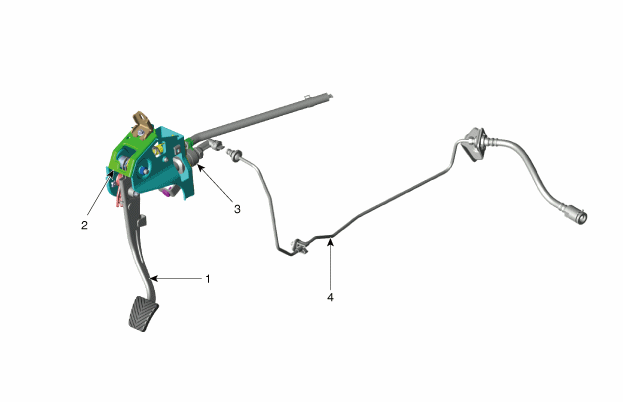

[Benzin 1,2, 1,4]

1. Kupplungspedal
2. Kupplungsschalter / Zündschlossschalter

3. Hauptzylinder
4. Kupplungsrohr

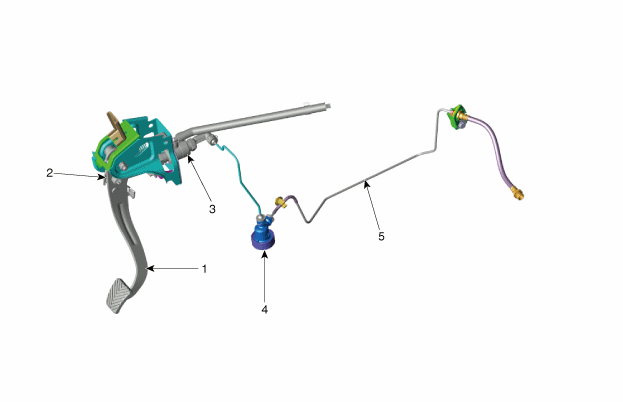

[Benzin 1.0, Diesel 1.6]

1. Kupplungspedal
2. Kupplungsschalter / Zündschlossschalter
3. Hauptzylinder

4. Kupplungsregler
5. Kupplungsleitung

Reparaturverfahren

Ausbau

1.	Luftfiltereinheit ausbauen. G 1,2 MPI (Siehe Motormechanik - "Luftfilter") G 1,4 MPI (Siehe Motormechanik - "Luftfilter") G 1,0 T-GDI (Siehe Motormechanik - "Luftfilter") D 1.6 NEW U TCI (Siehe Motormechanik - "Luftfilter")

2.	Batterie und Batteriehalter aus dem Fahrzeug ausbauen. G 1,2 MGI (Siehe Motorelektrik - "Batterie") G 1.4 MPI (Siehe Kapitel EE - "Batterie") G 1,0 T-GDI (Siehe Motorelektrik - "Batterie") D 1.6 NEW U TCI (Siehe Motorelektrik - "Batterie")

Das ECM herausnehmen.

G 1,2 MPI (Siehe Motorsteuerung/Kraftstoffsystem - "Motorsteuermodul (ECM)")

G 1,4 MPI (Siehe Motorsteuerung/Kraftstoffsystem - "Motorsteuermodul (ECM)")

G 1,0 T-GDI (Siehe Motorsteuerung/Kraftstoffsystem - "Motorsteuermodul (ECM)")

D 1.6 NEW U TCI (Siehe Motorsteuerung / Kraftstoffsystem - "Motorsteuermodul (ECM)")

4.	Kraftstofffilter ausbauen.[Nur Diesel 1,6] D 1.6 NEW U TCI (Siehe Motorsteuerung / Kraftstoffsystem - "Kraftstofffilter")

5.	Kupplungsschlauch (A) vom Kupplungsgeberzylinder abnehmen.

Halterung (A) vom Kupplungsrohr entfernen.

Anzugsdrehmoment:

7,8 ~ 9,8 Nm (0,8 ~ 1,0 kgm)

Mutter (A) lösen und dann Clip (B) entfernen.

Anzugsdrehmoment:

12,7 ~ 16,7 Nm (1,3 ~ 1,7 kgm)

Einbau

1.	Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus.

2.	Nach dem Einbau und dem Einfüllen der Bremsflüssigkeit Entlüftungsverfahren durchführen. [Benzin 1.0 T-GDI / 1.2 / 1.4] (Siehe Kupplungsausrückzylinder - "Einstellung") [Diesel 1,6] (Siehe Konzentrischer Nehmerzylinder - "Einstellung")

❮Regler

Bauteile und bauteile-Übersicht BAUTEILE-ÜBERSICHT [Benzin 1.0, Diesel 1.6] 1. Kupplungspedal 2. Kupplungsschalter / Zündschlossschalter 3.

Kupplungsnehmerzylinder❯

Reparaturverfahren Ausbau 1. Schrauben (A) und Mutter (B) entfernen, dann Ausrückzylindereinheit (C) ausbauen. Anzugsdrehmoment: (A) 14,7 ~ 21,6 Nm (1,5 ~ 2,2 kgm) (B) 12,7 - 16,7 Nm (1,3 - 1,7 kgm) [Benzin 1.
