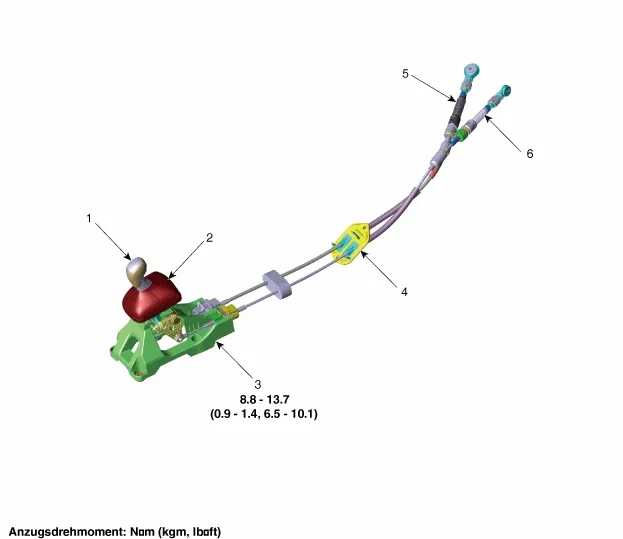

| BAUTEILE-ÜBERSICHT |

|
1. Knopf 2. Manschetten 3. Schalthebeleinheit |
4. Halter 5. Schaltzug 6. Gangwahlzug |
| Ausbau |
| 1. |
Manschetten von der oberen Konsolenabdeckung entfernen und dann den Knauf durch Ziehen nach oben entfernen. |
| 2. |
Bodenkonsole ausbauen. (Siehe Kapitel Karosserie - "Bodenkonsole") |
| 3. |
Sicherungsstift (A) entfernen, dann Gangwahlzug vom Schalthebelstift entfernen.
|
| 4. |
Seilzugfassung (A) vom Wählhebel entfernen.
|
| 5. |
Befestigungsschrauben (A) des Schalthebels lösen.
|
| 6. |
Schaltseilzug (A) vom Wählhebel abnehmen. [Typ A]
[Typ B]
|
| Einbau |
| 1. |
Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus.
|
| PRÜFUNG |
| 1. |
Schaltwellenhebel bei Betätigung auf ordnungsgemäße Funktion prüfen (1., 2., 3., 4., 5., 6. Gang, Rückwärtsgang) |
| 2. |
Wenn sich der Schalthebel in Position "R" befindet, prüfen, ob sich die Schürze in der richtigen Position befindet. |
| 3. |
Falls der Betrieb nicht reibungslos abläuft, die Schaltzuglänge erneut einstellen. (Siehe Schaltzug - "Einbau") |
