Kia Stonic (YB): Rückhaltesystem / Sicherheitsgurtsystem

Kia Stonic (YB) Reparaturanleitung / Rückhaltesystem / Sicherheitsgurtsystem

Beschreibung und bedienung

Beschreibung

Die Gurtstraffer (BPT) befinden sich in den B-Säulen (links und rechts). Wenn ein Fahrzeug einen Unfall mit einem Frontalaufprall bestimmter Stärke hat, hilft der Sicherheitsgurt mit Gurtstraffer dabei, die Schwere der Verletzungen von Passagieren auf dem Vordersitz zu verringern, indem der Sicherheitsgurt gestrafft wird.

Dadurch wird verhindert, daß die vorne sitzenden Personen bei einem Aufprall nach vorne geschleudert werden und auf das Lenkrad bzw. die Instrumententafel schlagen.

Niemals den Widerstand eines Gurtstraffers direkt messen, auch nicht mit spezifiziertem Prüfgerät. Wenn der Stromkreis-Widerstand mit einem Messgerät geprüft wird, kann es zur unbeabsichtigten Auslösung des Gurtstraffers kommen, was zu schweren Verletzungen führen kann.

Bauteile und bauteile-Übersicht

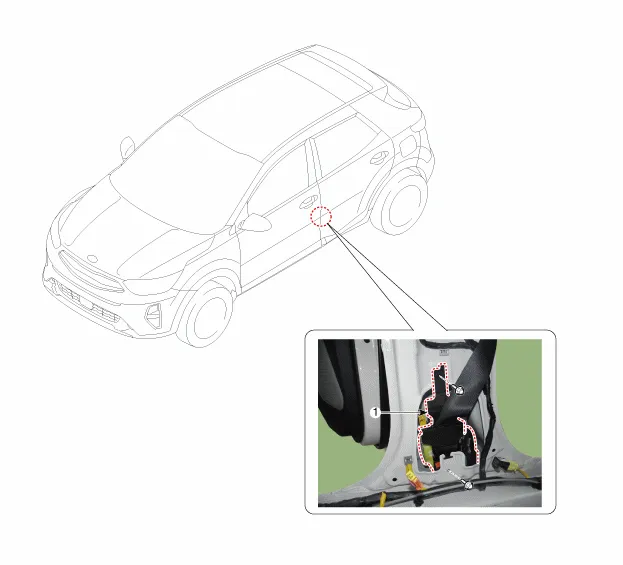

BAUTEILE-ÜBERSICHT

1. Gurtstraffer (BPT)

Reparaturverfahren

AUS- UND EINBAU

1.	Obere B-Säulenverkleidung abnehmen. (Siehe Seite BD-60) (Siehe Karosserie - "B-Säulenverkleidung")

Befestigungsschraube lösen und dann obere Verankerung des vorderen Sicherheitsgurts entfernen.

Anzugsdrehmoment:

39,2 ~ 53,9 Nm (4,0 ~ 5,5 kgm)

Gurtaufroller-Steckverbinder (A) vom Vordersitz abziehen.

Anzugsdrehmoment:

7,8 ~ 11,8 Nm (0,8 ~ 1,2 kgm)

Befestigungsschrauben lösen und Vordersitz-Gurtaufroller (A) ausbauen.

Anzugsdrehmoment

Oben : 7,8 - 11,8Nm (0,8 - 1,2kgm)

Unten : 39,2 - 53,9Nm (4,0 - 5,5kgm)

Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus.

•	Sicherstellen, dass der Steckverbinder ordnungsgemäß angeschlossen ist.

•	Beschädigte Clips auswechseln.
