Kia Stonic (YB): Schiebedach / Schiebedach einheit

Kia Stonic (YB) Reparaturanleitung / Karosserie (Innen und Außen) / Schiebedach / Schiebedach einheit

Bauteile und bauteile-Übersicht

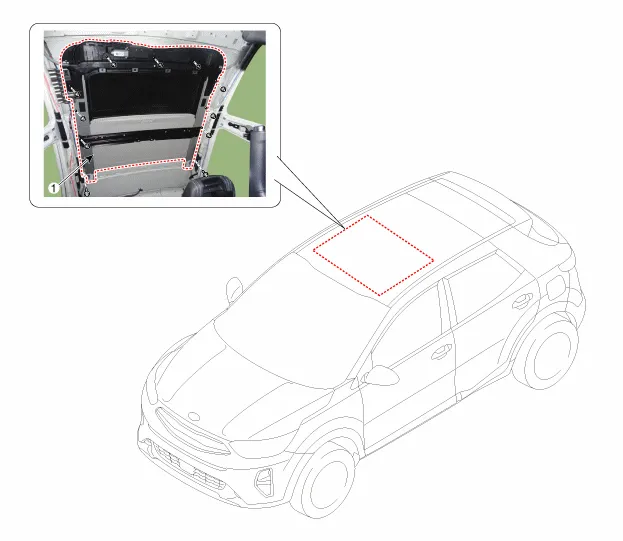

BAUTEILE-ÜBERSICHT

1. Schiebedach-Baugruppe

Reparaturverfahren

AUS- UND EINBAU

•	Zum Ausbau Schraubendreher oder Abzieher mit Klebeband umwickeln, damit keine Komponenten beschädigt werden.

•	Handschuhe anziehen, um die Hände zu schützen.

1.	Dachverkleidung abnehmen. (Siehe Dachverkleidung - "Dachverkleidungseinheit")

2.	Schiebedach ausbauen. (Siehe Schiebedach - "Glasschiebedach")

3.	Befestigungsschrauben lösen, dann den Schiebedachmotor (A) entfernen.

4.	Ablassschlauch (A) abtrennen.

5.	Befestigungsschrauben lösen, dann vordere Haltegriffhalterung (A) auf der Beifahrerseite entfernen.

Muttern und Schrauben lösen, dann Schiebedacheinheit (A) ausbauen.

Anzugsdrehmoment:

Schraube: 7,8 ~ 11,8 Nm (0,8 ~ 1,2 kgm)

Mutter: 3,9 ~ 5,9 Nm (0,4 ~ 0,6 kgm)

Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus.

Stets den Motor initialisieren.
