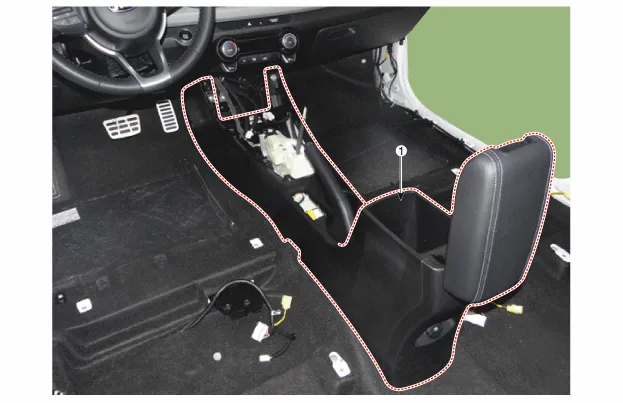

1. Bodenkonsolen

Reparaturverfahren

AUS- UND EINBAU

Handschuhe anziehen, um die Hände zu schützen.

•	Mit einem Ausbauwerkzeug für Kunststoffverkleidungen einige Teile der Innenverkleidung entfernen, ohne dabei die Oberfläche zu zerkratzen.

•	Verkleidung und Bleche nicht beschädigen.

1.	Den Schalthebelknauf & die Schalthebelmanschette (A) durch Ziehen nach oben entfernen.

2.	Obere Bodenkonsolenabdeckung (A) mit einem Ausbauwerkzeug entfernen.

3.	Steckverbinder (A) von oberer Bodenkonsole abziehen.

4.	Abdeckung der Feststellbremse (A) abnehmen.

5.	Schrauben lösen und Konsolenhalterung (A) ausbauen.

6.	Konsolensteckverbinder (A) abziehen und Befestigungsschraube lösen.

7.	Armlehneneinlage (A) der Konsole herausnehmen.

8.	Obere Befestigungsschrauben (A) der Konsole lösen.

9.	Befestigungsschrauben (A) der Konsole auf beiden Seiten lösen.

10.	Die komplette Konsole (A) entfernen.

11.

Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus.

•	Sicherstellen, dass der Steckverbinder ordnungsgemäß angeschlossen ist.

•	Beschädigte Clips auswechseln.
