Kia Stonic (YB): Bodenkonsole / Hintere Konsolenabdeckung

Kia Stonic (YB) Reparaturanleitung / Karosserie (Innen und Außen) / Bodenkonsole / Hintere Konsolenabdeckung

Bauteile und bauteile-Übersicht

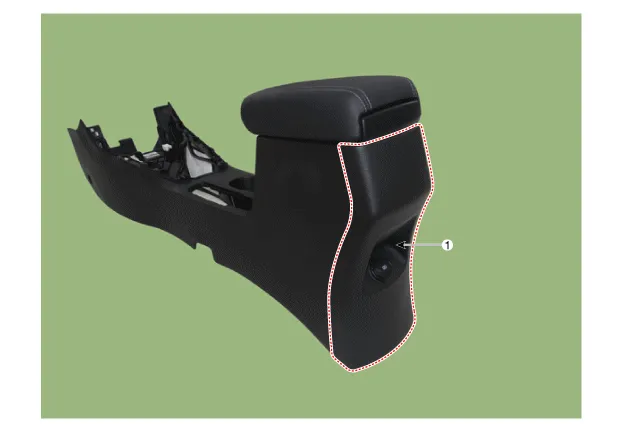

BAUTEILE-ÜBERSICHT

1. Hintere Konsolenabdeckung

Reparaturverfahren

AUS- UND EINBAU

Handschuhe anziehen, um die Hände zu schützen.

•	Mit einem Ausbauwerkzeug für Kunststoffverkleidungen einige Teile der Innenverkleidung entfernen, ohne dabei die Oberfläche zu zerkratzen.

•	Darauf achten, die Verkleidung und die Bleche nicht zu verbiegen oder zu zerkratzen.

1.	Bodenkonsole ausbauen. (Siehe Bodenkonsole - "Bodenkonsoleneinheit")

2.	Die Konsole herumdrehen und den hinteren Konsolensteckverbinder (A) nach Lösen der Schrauben abziehen.

3.	Hintere Konsolenabdeckung (A) mit einem Ausbauwerkzeug entfernen.

Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus.

•	Sicherstellen, dass der Steckverbinder ordnungsgemäß angeschlossen ist.

•	Beschädigte Clips auswechseln.
