Kia Stonic (YB): Heckklappe / Heckklappenverkleidung

Kia Stonic (YB) Reparaturanleitung / Rücksitz / Heckklappe / Heckklappenverkleidung

Bauteile und bauteile-Übersicht

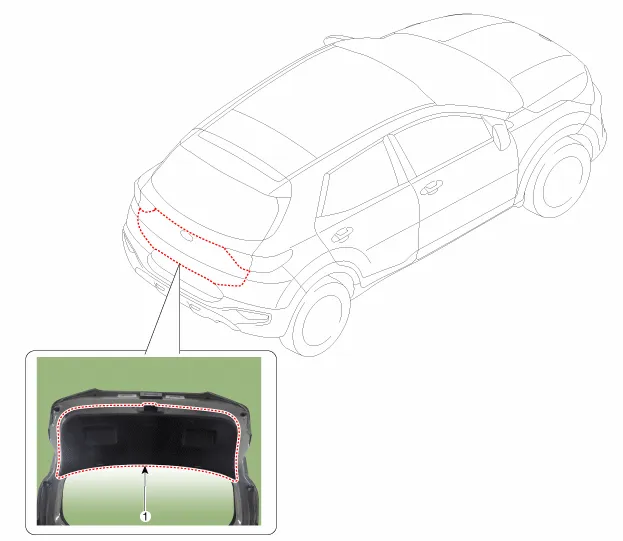

BAUTEILE-ÜBERSICHT

1. Heckklappenverkleidung

Reparaturverfahren

AUS- UND EINBAU

Handschuhe anziehen, um die Hände zu schützen.

•	Mit einem Ausbauwerkzeug für Kunststoffverkleidungen einige Teile der Innenverkleidung entfernen, ohne dabei die Oberfläche zu zerkratzen.

•	Verkleidung und Bleche nicht beschädigen.

1.	Befestigungsclips und Schrauben der Heckklappe lösen.

2.	Heckklappenverkleidung (A) mit dem Ausbauwerkzeug entfernen.

Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus.

Beschädigte Clips auswechseln.
