Kia Stonic (YB): Toter-Winkel-Kollisionswarnung (BCW) / Einheit für Toter-Winkel-Kollisionswarnung (BCW)

Kia Stonic (YB) Reparaturanleitung / Elektrische Anlage / Toter-Winkel-Kollisionswarnung (BCW) / Einheit für Toter-Winkel-Kollisionswarnung (BCW)

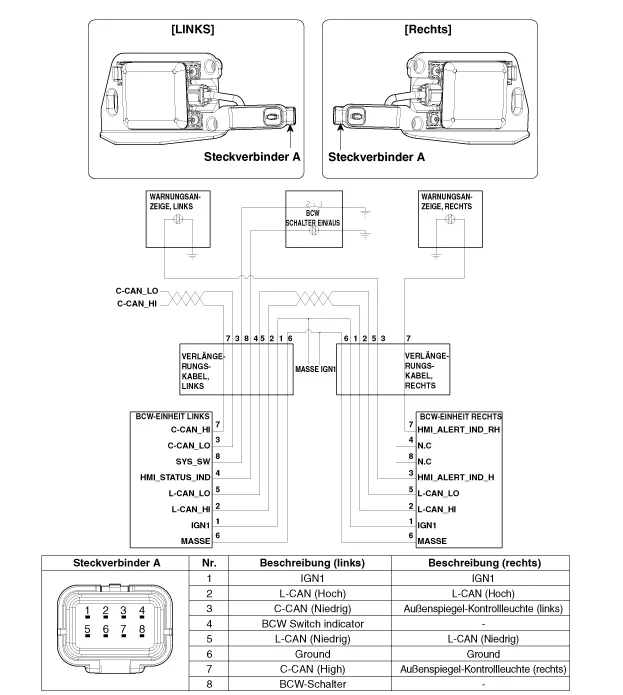

Bauteile und bauteile-Übersicht

BAUTEILE-ÜBERSICHT

Reparaturverfahren

Ausbau

1.	Batteriemassekabel abklemmen.

2.	Den hinteren Stoßfänger ausbauen. (Siehe Karosserie - "Hinterer Stoßfänger")

3.	Steckverbinder der BCW-Einheit (A) abziehen.

4.	Befestigungsschrauben lösen und BCW-Einheit (A) ausbauen.

Einbau

1.	Die Radarsensoren als Vorbereitung für den Einbau auf der linken und rechten Seite platzieren.

Den Radarsensor mit den Befestigungsschrauben korrekt in die Halterung einbauen (links und rechts Beachten).

•	Die Form von linker und rechter Toter-Winkel-Kollisionswarneinheit ist unterschiedlich. Daher muss beim Einbau der Toter-Winkel-Warnvorrichtungen hierauf geachtet werden.

•	Die Radarsensoren müssen ganz an der Halterung anliegen.

•	Die Radarsensoren nach der Montage auf festen Sitz prüfen.

3.	Hinteren Stoßfänger montieren.

4.	Minuspol (-) der Batterie anschließen.

❮Toter-Winkel-Kollisionswarnung (BCW)

Technische daten Technische Daten Bauteil SPEZIFIKATION Nennspannung Gleichstrom 12 V Betriebsspannung 9 ~ 16 V Betriebsgeschwindigkeit 15 - 250km/h Erfassungsabstand 30 m (Limousine) Kurvenradius Start : Mehr als 100 m Stopp : Weniger als 70m Frequenz 24 GHz Menge 2 Stck, (Master 1 Stck.

Kalibrierung des Radars für Toter-Winkel-Kollisionswarnung (BCW)❯

Reparaturverfahren PRÜFUNG Ausrichtung der BCW-Einheit 1. Bei Fahrzeugen, deren hinterer Stoßfänger bei einem Unfall beschädigt wurde, sowie Fahrzeugen, bei denen die BCW-Einheit ersetzt wurde, muss die Ausrichtung der BCW-Einheit mit dem KDS durchgeführt werden.
