Kia Stonic (YB): SRSCM / Ein-/ausschalter für beifahrer-airbag

Kia Stonic (YB) Reparaturanleitung / Rückhaltesystem / SRSCM / Ein-/ausschalter für beifahrer-airbag

Beschreibung und bedienung

Beschreibung

Der Fahrer kann den Betriebszustand des Beifahrer-Airbags (Ein- oder Ausschalten) mit diesem Ein-/Ausschalter des Beifahrer-Airbags steuern.

Der Ein-/Ausschalter des Beifahrer-Airbags (PAB) ist an der Seitenabdeckung des Armaturenbretts montiert.

Bauteile und bauteile-Übersicht

BAUTEILE-ÜBERSICHT

Reparaturverfahren

Ausbau

1.	Zündschlüssel abziehen.

2.	Batterieminuspol abklemmen und vor Beginn der Arbeiten mindestens drei Minuten warten.

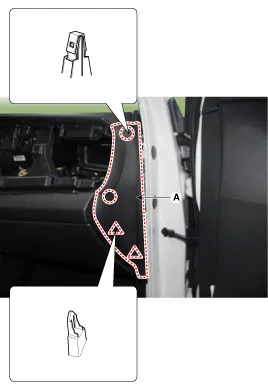

3.	Seitliche Armaturenbrettverkleidung (A) abbauen.

4.	Steckverbinder (A) des EIN-/AUS-Schalters des Beifahrer-Airbagmoduls (PAB) abziehen.

5.	Stecker des EIN-/AUS-Schalters des Beifahrer-Airbagmoduls (PAB) entfernen.

Einbau

1.	Den Zündschlüssel abziehen.

2.	Batterieminuspol abklemmen und vor Beginn der Arbeiten mindestens drei Minuten warten.

3.	EIN-/AUSSCHALTER des Beifahrer-Airbagmoduls (PAB) in die seitliche Aufprallschutzabdeckung einbauen.

4.	Steckverbinder des EIN-/AUS-Schalters des Beifahrer-Airbagmoduls (PAB) anschließen.

5.	Seitliche Armaturenbrettverkleidung einbauen. (Siehe Karosserie - "Seitliche Armaturenbrettverkleidung")

Nach dem Einbau des SRSCM eine Funktionsprüfung durchführen:

–	Zündung einschalten; SRS-Kontrollleuchte muss während der Initialisierung 6 Sekunden lang aufleuchten und danach ausgehen.
