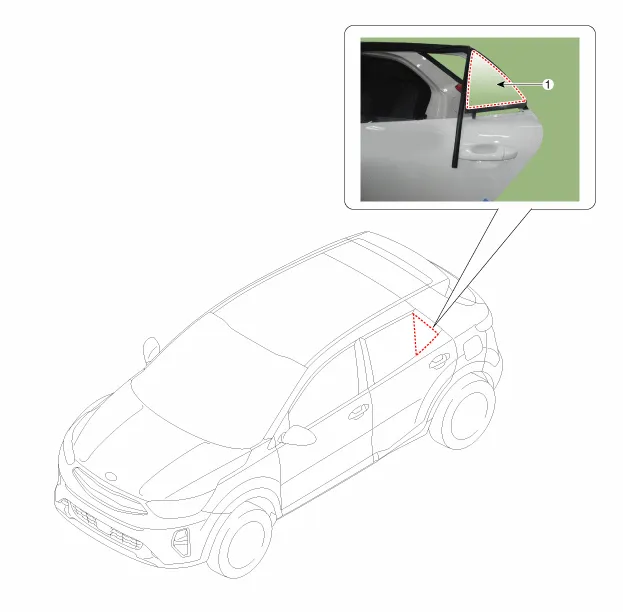

| BAUTEILE-ÜBERSICHT |

| 1. Hintere feste Scheibe |
| AUS- UND EINBAU |
| 1. |
Auf den Fensterheberschalter drücken und Hintertürfensterscheibe nach unten ziehen. |
| 2. |
Hintere Türverkleidung abbauen. (Siehe Hintertür - "Hintertürverkleidung") |
| 3. |
Befestigungsschraube lösen, dann Vordertürinnengriff (A) entfernen.
|
| 4. |
Vorderen Innentürgriff (B) nach Lösen der Schrauben entfernen.
|
| 5. |

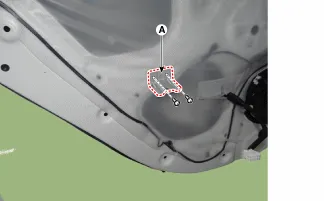

Schrauben lösen, dann Montagehalterung (A) des Türinnengriffs entfernen.
|
| 6. |
Steckverbinder (A) des Vordertürlautsprechers abziehen, dann Befestigungsclips der Verkabelung entfernen.
|
| 7. |
Vordertürverkleidungsabdichtung (A) abbauen.
|
| 8. |
Inneres Dichtungsprofil (A) am Vordertürfensterschacht entfernen.
|
| 9. |
Äußeres Dichtungsprofil (A) am Vordertürfensterschacht entfernen.
|
| 10. |
Türdichtungsprofil (A) abtrennen.
|
| 11. |
Befestigungsschrauben lösen.
|
| 12. |
Hintere feststehende Vierecksscheibe und -einfassung (A) entfernen.
|
| 13. |
Hintertürprofil (A) abbauen.
|
| 14. |
Dreiecksfenster (A) ausbauen.
|
| 15. |
Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus.
|
