Kia Stonic (YB): Ansaug- und Abgassystem / Ansaugkrümmer

Kia Stonic (YB) Reparaturanleitung / Motormechanik / Ansaug- und Abgassystem / Ansaugkrümmer

Bauteile und bauteile-Übersicht

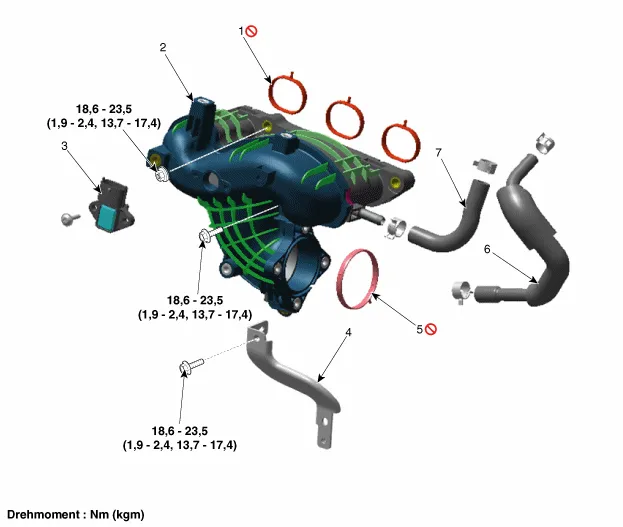

BAUTEILE-ÜBERSICHT

1. Saugrohrdichtung
2. Saugrohr
3. Ladedrucksensor (BPS)
4. Saugrohrstütze




5. Drosselklappengehäusedichtung
6. Unterdruckschlauch
7. Schlauch der Kurbelgehäuseentlüftung (PCV)


Reparaturverfahren

Ein- und Ausbau.
1.

Motorabdeckung abbauen.

(Siehe Motor und Getriebe - "Motorabdeckung")

2.

Luftfiltereinheit ausbauen.

(Siehe Ansaug- und Abgassystem - "Luftfilter")

3.

Untere Motorraumabdeckung abbauen.

(Siehe Motor und Getriebe - "Untere Motorraumabdeckung")

4.

Ladeluftkühler-Auslassschlauch (A) abziehen.

Anzugsdrehmoment:

4,9 - 6,9 Nm (0,5 - 0,7 kgm)

(Falls mit einer Kappe versehen, Anziehen bis sich die Kappe gelöst hat.)

5.

Elektronische Drosselklappensteuerung (ETC) abtrennen.

(Siehe Motorsteuerung/Kraftstoffsystem - "ETC (Elektronische Drosselklappensteuerung)-System")

6.

Schlauch (A) der Kurbelgehäuseentlüftung und Unterdruckschlauch (B) abtrennen.
7.

Befestigungsschraube (A) der Kühlmittelrücklaufleitung ausschrauben.

Anzugsdrehmoment:

19,6 ~ 26,5 Nm (2,0 ~ 2,7 kgm)

8.

Kabelsteckverbinderhalterung (A) entfernen.
9.

Ansaugkrümmerstütze (A) abbauen.

Anzugsdrehmoment:

18,6 ~ 23,5 Nm (1,9 ~ 2,4 kgm)

10.

Saugrohr (A) mit Dichtung entfernen.

Anzugsdrehmoment:

18,6 ~ 23,5 Nm (1,9 ~ 2,4 kgm)


•

Beim Einbau neue Dichtungen verwenden.
•

Bei der Montage des Ansaugkrümmers die Schrauben und Muttern zuerst provisorisch anziehen und dann in der gezeigten Reihenfolge mit dem eingestellten Anzugsdrehmoment anziehen.
11.

Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus.
