Kia Stonic: Motorschmierung / Ölmessstab und -führung

Kia Stonic (YB) Reparaturanleitung / Motormechanik / Motorschmierung / Ölmessstab und -führung

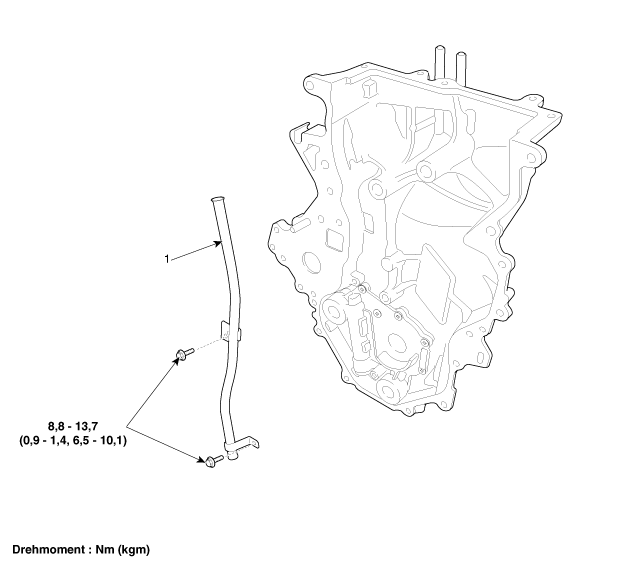

Bauteile und bauteile-Übersicht

BAUTEILE-ÜBERSICHT

1. Ölstandsanzeige

Reparaturverfahren

Ein- und Ausbau.

1.	Ölstandsanzeige (A) ausbauen.

2.	Steuerkettenabdeckung abnehmen. (Siehe Zündsystem - "Steuerkettenabdeckung")

Ölmessstabführung (A) ausbauen.

Anzugsdrehmoment.

8,8 ~ 13,7 Nm (0,9 ~ 1,4 kgm)

4.	Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus.
