Kia Stonic (YB): Rücksitzgurt / Aufroller mittlerer Sicherheitsgurt hinten

Kia Stonic (YB) Reparaturanleitung / Rücksitz / Rücksitzgurt / Aufroller mittlerer Sicherheitsgurt hinten

Bauteile und bauteile-Übersicht

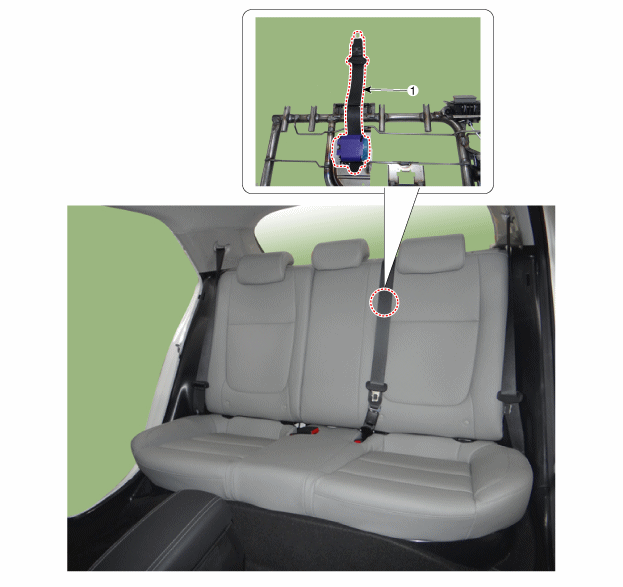

BAUTEILE-ÜBERSICHT

1. Mittlerer Rücksitzgurtaufroller

Reparaturverfahren

AUS- UND EINBAU

Handschuhe anziehen, um die Hände zu schützen.

•	Mit einem Ausbauwerkzeug für Kunststoffverkleidungen einige Teile der Innenverkleidung entfernen, ohne dabei die Oberfläche zu zerkratzen.

•	Verkleidung und Bleche nicht beschädigen.

•	Bei der Installation der Sicherheitsgurte darauf achten, den Gurtstraffer nicht zu beschädigen.

1.	Rücksitzlehnenbezug [links] abnehmen. (Siehe Rücksitz - "Rücksitzlehnenbezug")

Befestigungsschraube lösen und mittleren Rücksitzgurtaufroller (A) ausbauen.

Anzugsdrehmoment:

39,2 ~ 53,9 Nm (4,0 ~ 5,5 kgm)

Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus.

•	Sicherstellen, dass der Steckverbinder ordnungsgemäß angeschlossen ist.

•	Beschädigte Clips auswechseln.
