Kia Stonic: Schaltgetriebe-Steuersystem / Steuerkabel

Kia Stonic (YB) Reparaturanleitung / Schaltgetriebesystem / Schaltgetriebe-Steuersystem / Steuerkabel

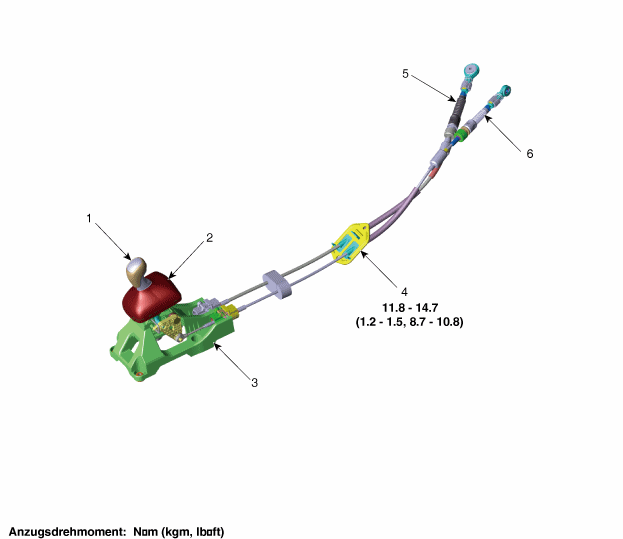

Bauteile und bauteile-Übersicht
BAUTEILE-ÜBERSICHT

1. Knopf
2. Manschetten
3. Schalthebeleinheit
4. Halter
5. Schaltzug
6. Gangwahlzug


Reparaturverfahren
Ausbau
1.

Wählhebel auf 4. Gang stellen.

2.

Luftfiltereinheit ausbauen.

(Siehe Kapitel Motormechanik - "Luftfilter")

3.

Batterie und Batteriehalter aus dem Fahrzeug ausbauen.

(Siehe Kapitel EE - "Batterie")

4.

Schaltseilzug abnehmen.

(1)

Die Sicherungsstifte (A) entfernen, dann den Steuerzug von der Steuerwelle trennen.

(2)

Steuerseilzug (B) von der Halterung abnehmen (C).

5.

Bodenkonsole ausbauen.

(Siehe Karosserie - "Bodenkonsoleneinheit")

6.

Sicherungsstift (A) entfernen, dann Gangwahlzug vom Schalthebelstift entfernen.

7.

Schaltzug (A) abnehmen.

[Typ A]

[Typ B]

8.

Seilzugfassung (A) vom Wählhebel entfernen.

9.

Die Muttern (B) lösen, dann Schaltzughalter (A) ausbauen. Dann den Schaltzug in Richtung des Fahrzeuginnenraums herausziehen.

Einbau
1.

Schaltzughalter (A) durch Festziehen der Muttern (B) anbringen.

Anzugsdrehmoment:

11,8 ~ 14,79 Nm (1,2 ~ 1,5 kgm)

2.

Seilzugfassungen (A) montieren.

3.

Schaltzug (A) anbringen.

[Typ A]



Dinge, auf die beim Einbau des Schaltzugs geachtet werden muss.

1)

Seilzugende mit dem Finger zur Schalthebelstange drücken.

2)

Seilzugöse oder Seilzugstange an der Seite festhalten und Wählhebelstange in die Seilzugöse drücken, bis ein Klickgeräusch zu hören ist.

3)

Nach dem Zusammenbau sicherstellen, dass dieses Teil herausgezogen wird.

[Typ B]

4.

Den Gangwahlzug am Hebelstift montieren, dann den Sicherungsstift (A) einsetzen.

5.

Prüfen, ob der Schalthebel und die Steuerwelle in Stellung "4. Gang" stehen, dann den Fixierstift für den 4. Gang (A) einsetzen.

6.

Steuerzug anbringen.

(1)

Zunächst den Halter (A) in Richtung "P" ziehen und dann die Verriegelung (B) in Richtung "F" ziehen.

(2)

Steuerzug (B) einbauen und dann die Sicherungsstifte (A) einsetzen.

(3)

Den Steuerseilzug an der Steuerwelle anbringen und dann die Verriegelung (C) eindrücken.

(4)

Den 4. Befestigungsstift (A) entfernen.

7.

Schaltwellenhebel bei Betätigung auf ordnungsgemäße Funktion prüfen (1., 2., 3., 4., 5., 6. Gang, Rückwärtsgang)

8.

Batterie und Batterieträger einbauen.

(Siehe Kapitel EE - "Batterie")

9.

Luftfilter anbringen.

(Siehe Kapitel Motormechanik - "Luftfilter")

10.

Bodenkonsole einbauen.

(Siehe Kapitel Karosserie - "Bodenkonsole")
