Kia Stonic: Karosserie (Innen und Außen) / Obere Windlaufabdeckung

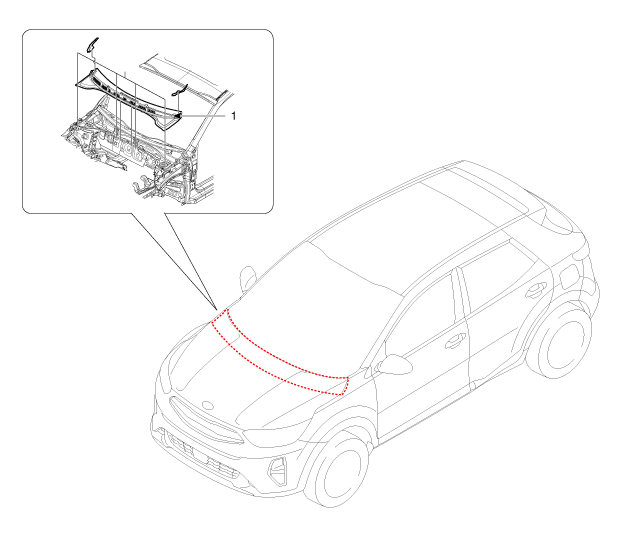

Bauteile und bauteile-Übersicht
1. Obere Windlaufabdeckung
|
|
Reparaturverfahren
|
Handschuhe anziehen, um die Hände zu schützen.
|
| • |
Mit einem Ausbauwerkzeug für Kunststoffverkleidungen einige Teile
der Innenverkleidung entfernen, ohne dabei die Oberfläche zu zerkratzen.
|
| • |
Verkleidung und Bleche nicht beschädigen.
|
|
| 1. |
Kappe (A) und Muttern entfernen, dann Wischerarm (B) ausbauen.
|
Anzugsdrehmoment:
22,6 ~ 26,5 Nm (2,3 ~ 2,7 kgm)
|
|
| 2. |
Düsenschlauch (A) abtrennen.
|
| 3. |
Clips entfernen, dann den Obere Windlaufabdeckung (A) ausbauen.
|
| 4. |
Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus.
|
Beschädigte Clips auswechseln.
|
|
