Kia Stonic: Kühlsystem / Kühlmittel-temperatursensor

Kia Stonic (YB) Reparaturanleitung / Motormechanik / Kühlsystem / Kühlmittel-temperatursensor

Bauteile und bauteile-Übersicht

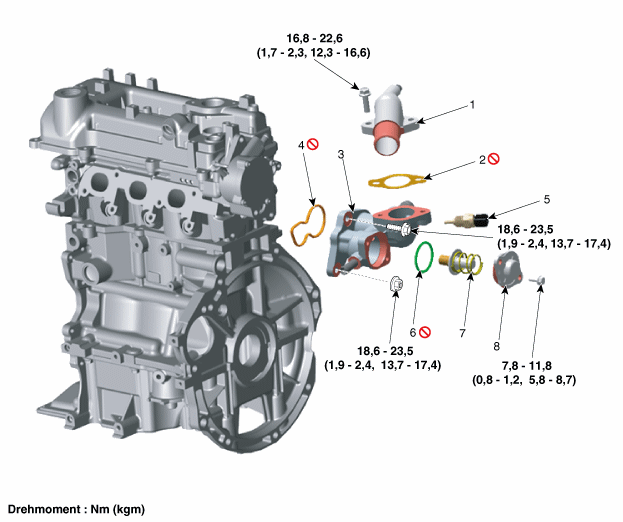

BAUTEILE-ÜBERSICHT

1. Kühlmittelarmatur
2. Dichtring
3. Block-Thermotatgehäuse
4. Gummidichtung Block-Thermostatgehäuse

5. Kühlmitteltemperatursensor
6. O-Ring Block-Thermostatkappe
7. Block-Thermostat
8. Block-Thermostatkappe

Reparaturverfahren

Ausbau

1.	Minuspol von der Batterie abklemmen.

2.	Untere Motorraumabdeckung abbauen. (Siehe Motor und Getriebe - "Untere Motorraumabdeckung")

3.	Kühlmittel ablassen. (Siehe Kühlsystem - "Kühlmittel")

4.	Luftansaugschlauch abbauen. (Siehe Ansaug- und Abgassystem - "Luftfilter")

5.	Oberen Kühlerschlauch (A) trennen.

6.	Heizungsauslassschlauch (A) abtrennen.

7.	Kühlmittelschlauch (A) abtrennen.

8.	Steckverbinder (A) des Kühlmitteltemperatursensors abziehen und Kabelsteckverbinder sowie Kabelbaumschellen entfernen. Dann die Steckverbinderhalterungen um die Kühlmitteltemperatureinheit herum entfernen.

Kühlmitteltemperaturregelung (A) mit der Gummidichtung (B) ausbauen.

Anzugsdrehmoment:

18,6 ~ 23,5 Nm (1,9 ~ 2,4 kgm)

10.	Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus.
