Kia Stonic (YB): Vordertürverkleidung / Vordertür-Außengriff

Kia Stonic (YB) Reparaturanleitung / Karosserie (Innen und Außen) / Vordertürverkleidung / Vordertür-Außengriff

Bauteile und bauteile-Übersicht

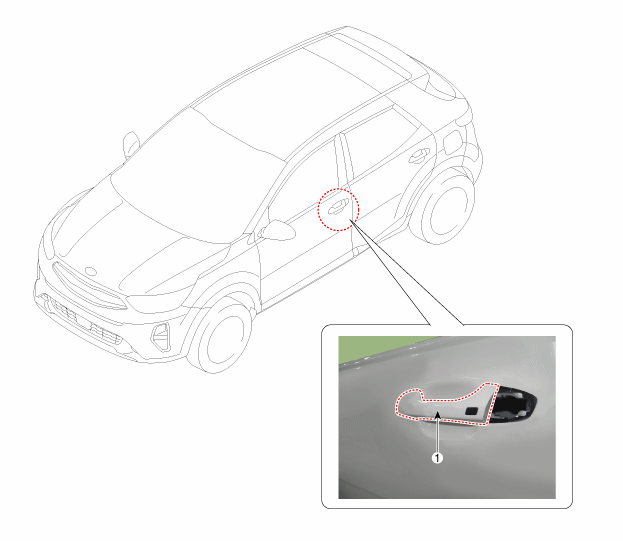

BAUTEILE-ÜBERSICHT

1. Vordertüraußengriff

Reparaturverfahren

AUS- UND EINBAU

Handschuhe anziehen, um die Hände zu schützen.

•	Mit einem Ausbauwerkzeug für Kunststoffverkleidungen einige Teile der Innenverkleidung entfernen, ohne dabei die Oberfläche zu zerkratzen.

•	Darauf achten, die Verkleidung und die Bleche nicht zu verbiegen oder zu zerkratzen.

1.	Vordere Türverkleidung abbauen. (Siehe Vordertür - "Vordertürverkleidung")

2.	Befestigungsschraube lösen, dann Vordertürinnengriff (A) entfernen.

3.	Seilzug (A) abtrennen, dann Vordertürinnengriff (B) entfernen.

4.	Schrauben lösen, dann Montagehalterung (A) des Türinnengriffs entfernen.

5.	Steckverbinder (A) des Vordertürlautsprechers abziehen, dann Befestigungsclips der Verkabelung entfernen.

6.	Vordertürverkleidungsabdichtung (A) abbauen.

7.	Inneres Dichtungsprofil (A) am Vordertürfensterschacht entfernen.

Fensterheberschalter betätigen und Fenster öffnen, bis die Scheibenbefestigungsschraube in der Öffnung sichtbar ist.

Darauf achten, dass die Glasoberfläche nicht beschädigt wird.

Befestigungsschraube lösen und die Vordertürscheibe (A) seitlich kippen und herausziehen.

Darauf achten, dass die Scheibe nicht herunterfällt und die Glasoberfläche nicht zerkratzt wird.

•	Den Türschalter verwenden, um die Befestigungsschraube in der Tür auszurichten.

•	Wenn der Fensterhebermotor nicht betätigt werden kann, den Motor entfernen und die Bohrung von Hand ausrichten.

10.	Steckverbinder des Vordertür-Außengriffs (A) abziehen.

11.	Verriegelte Vordertürabdeckung (A) abnehmen.

12.	Die Bohrungskappe (B) entfernen, dann die Schraube lösen und die Türverriegelungseinheit (A) ausbauen.

13.	Vordertür-Außengriff (A) nach hinten schieben und abnehmen.

14.

Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus.

•	Sicherstellen, dass der Steckverbinder ordnungsgemäß angeschlossen ist.

•	Verriegelung/Entriegelung und Öffnung/Schließung der Tür überprüfen.
