Kia Stonic: Sitzelektrik / Sitzheizungsschalter

Kia Stonic (YB) Reparaturanleitung / Elektrisch verchromter Innenrückspiegel / Sitzelektrik / Sitzheizungsschalter

Bauteile und bauteile-Übersicht

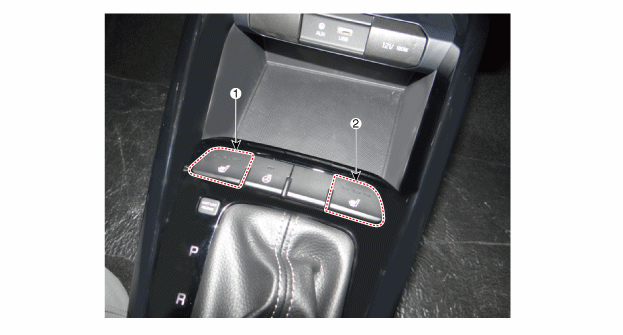

BAUTEILE-ÜBERSICHT

1. Sitzheizungsschalter Fahrerseite

2. Sitzheizungsschalter Beifahrerseite

Beschreibung und bedienung

Beschreibung

Intelligente Steuerungstechnologie der Sitzheizung

•	Um Niedertemperatur-Verbrennung zu vermeiden, wird die Sitzheizungstemperatur nach einer bestimmten Zeitspanne automatisch verringert. (Niedrigtemperatur-Brennbedingung : Über 30 Minuten bei 50°C)

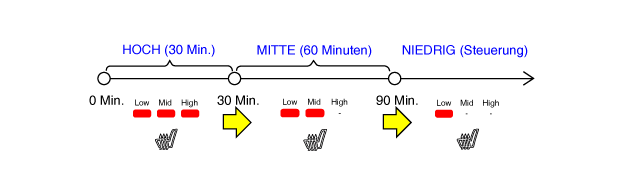

Intelligenter Steuerungsbetrieb der Sitzheizung

•	Änderung zu "MID" nach 30 Minuten in "HIGH", dann "LOW" nach 60 Minuten in "MID"

•	Änderung zu "LOW" nach 60 Minuten in "MID"

•	Wenn die Temperatur manuell innerhalb einer bestimmten Zeitspanne nach dem automatischen Absenken der Temperatur erhöht wird, so wird diese bald wieder gesenkt, um Überhitzung und Niedertemperatur-Verbrennung zu vermeiden.

•	Hierbei handelt es sich um normale Betriebsbedingungen einer Sicherheitsvorrichtung.

Schematische darstellungen

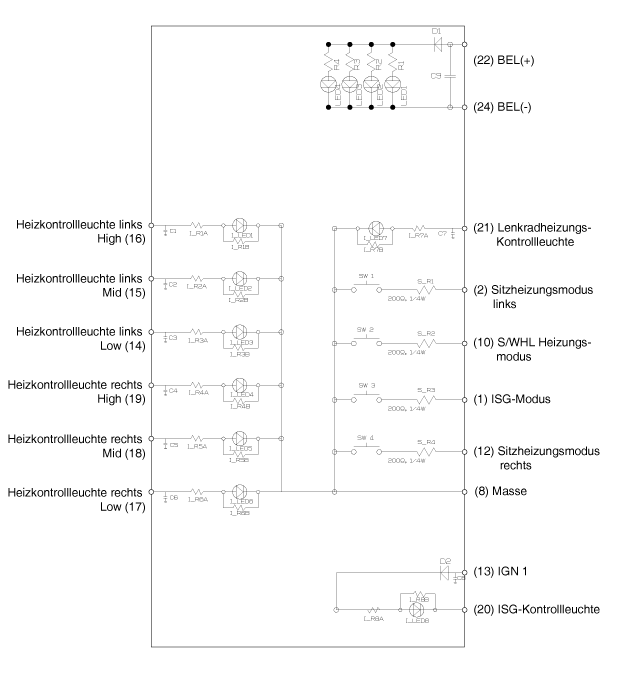

Schaltplan

Reparaturverfahren

Ausbau

1.	Batteriemassekabel abklemmen.

2.	Obere Abdeckung der vorderen Konsole abnehmen. (Siehe Kapitel Karosserie - "Bodenkonsole")

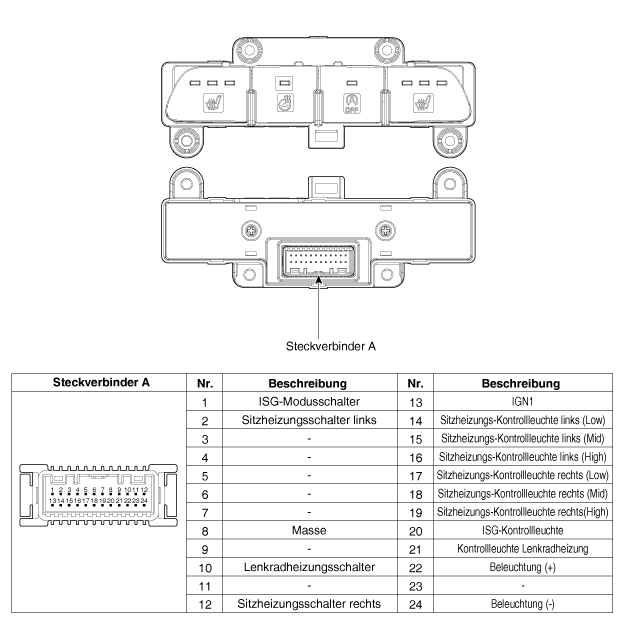

3.	Steckverbinder (A) des vorderen oberen Konsolenabdeckungsschalters abziehen.

4.	Befestigungsschrauben lösen, dann Schalter der oberen Konsolenabdeckung (A) entfernen.

Einbau

1.	Schalter an der vorderen oberen Konsolenabdeckung einbauen.

2.	Steckverbinder des oberen Konsolenabdeckungsschalters anschließen.

3.	Vordere obere Konsolenabdeckung montieren.

4.	Minuspol (-) der Batterie anschließen.
