Kia Stonic (YB): Stoßfänger hinten / Hinterer Stoßfängerträger

Kia Stonic (YB) Reparaturanleitung / Karosserie (Innen und Außen) / Stoßfänger hinten / Hinterer Stoßfängerträger

Bauteile und bauteile-Übersicht

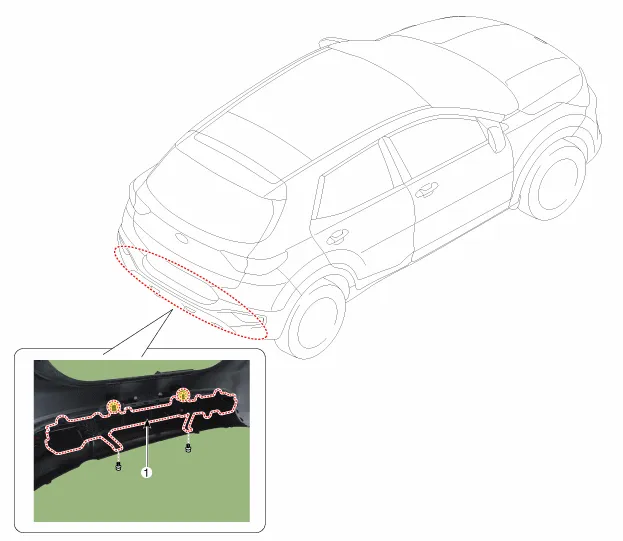

BAUTEILE-ÜBERSICHT

1. Hinterer Stoßfängerträger

Reparaturverfahren

AUS- UND EINBAU

Handschuhe anziehen, um die Hände zu schützen.

•	Mit einem Ausbauwerkzeug für Kunststoffverkleidungen einige Teile der Innenverkleidung entfernen, ohne dabei die Oberfläche zu zerkratzen.

•	Verkleidung und Bleche nicht beschädigen.

1.	Die hintere Stoßfängerabdeckung ausbauen. (Siehe Hinterer Stoßfänger - "Hintere Stoßfängereinheit")

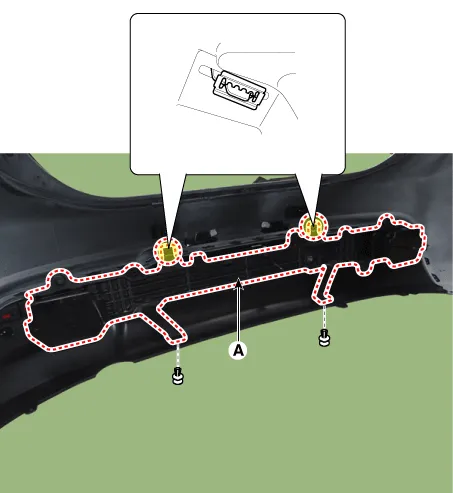

2.	Kabelstrang (A) des hinteren Stoßfängerträgers abziehen.

3.	Befestigungsclips lösen, dann hinteren Stoßfängerträger entfernen.

4.	Schraube lösen, dann Smartkey-Antenne (A) entfernen.

Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus.

•	Steckerverbindung prüfen

•	Beschädigte Clips auswechseln.
