Kia Stonic (YB): Motorhaube / Haubenöffnungsgriff

Kia Stonic (YB) Reparaturanleitung / Karosserie (Innen und Außen) / Motorhaube / Haubenöffnungsgriff

Bauteile und bauteile-Übersicht

BAUTEILE-ÜBERSICHT

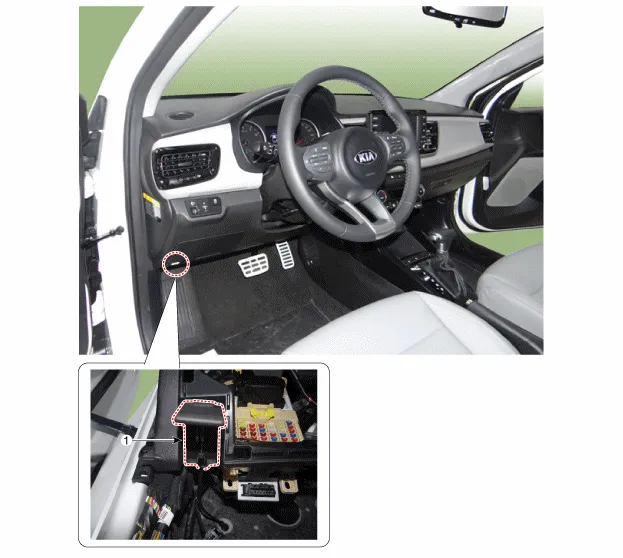

1. Haubenlösegriff ausbauen.

Reparaturverfahren

AUS- UND EINBAU

• Handschuhe anziehen, um die Hände zu schützen.

•	Mit einem Ausbauwerkzeug für Kunststoffverkleidungen einige Teile der Innenverkleidung entfernen, ohne dabei die Oberfläche zu zerkratzen.

•	Darauf achten, die Verkleidung und die Bleche nicht zu verbiegen oder zu zerkratzen.

1.	Befestigungsschrauben lösen, dann Seilzug (A) des Motorhauben-Entriegelungsgriffs entfernen.

2.	Haubenverriegelungszug (A) abtrennen und Haubenverriegelungsgriff (B) ausbauen.

Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus.

•	Steckerverbindung prüfen

•	Beschädigte Clips auswechseln.
