Kia Stonic (YB): Motorhaube / Baugruppe Motorhaube

Kia Stonic (YB) Reparaturanleitung / Karosserie (Innen und Außen) / Motorhaube / Baugruppe Motorhaube

Bauteile und bauteile-Übersicht

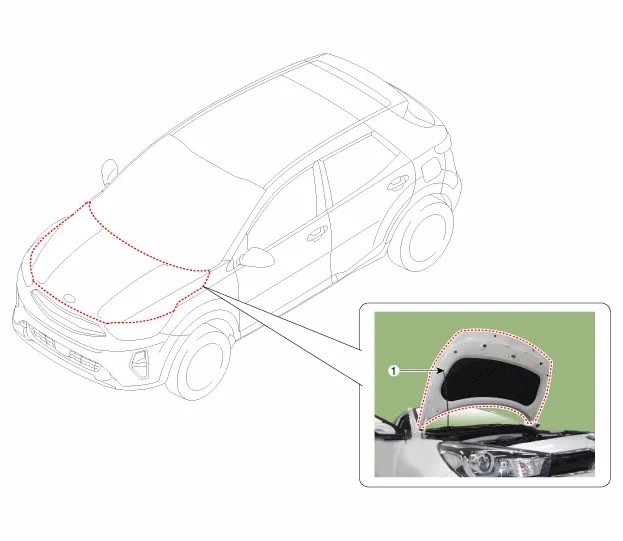

BAUTEILE-ÜBERSICHT

1. Motorhaube

Reparaturverfahren

AUS- UND EINBAU

Darauf achten, dass die Karosserie und die Motorhaube nicht beschädigt werden.

•	Zum Aus- und Einbau der Motorhaube ist eine zweite Person erforderlich.

•	Zum Entfernen der Clips einen Clipentferner verwenden.

Befestigungsschrauben des Motorhaubenscharniers (B) lösen und dann Motorhaube (A) entfernen.

Anzugsdrehmoment:

21,6 ~ 26,5 Nm (2,2 ~ 2,7 kgm)

Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus.

•	Verriegelung/Entriegelung und Öffnung/Schließung der Motorhaube überprüfen.

•	Haube richtig ausrichten.
