Kia Stonic: Bremsanlage / Bremskraftverstärker

Kia Stonic (YB) Reparaturanleitung / Bremsanlage / Bremsanlage / Bremskraftverstärker

Bauteile und bauteile-Übersicht

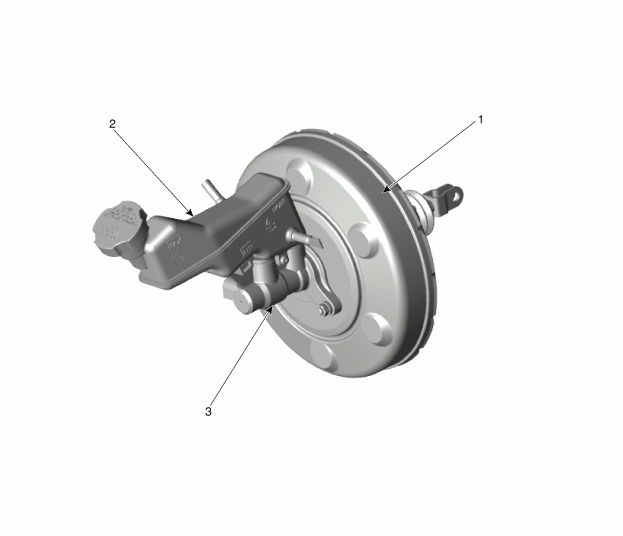

BAUTEILE-ÜBERSICHT

1. Bremskraftverstärkereinheit
2. Behälter
3. Hauptzylinder

Reparaturverfahren
FUNKTIONSPRÜFUNG DES BREMSKRAFTVERSTÄRKERS

Einfache Funktionsprüfung des Bremskraftverstärkers wie folgt durchführen.

1.

Den Motor ein bis zwei Minuten lang laufen lassen und dann abstellen. Wenn das Pedal zu Anfang ganz heruntergedrückt werden kann, in den darauffolgenden Versuchen aber immer höher kommt, funktioniert der Bremskraftverstärker normal. Wenn die Pedalhöhe unverändert bleibt, ist der Verstärker außer Funktion.

2.

Bremspedal bei abgestelltem Motor mehrmals betätigen.

Dann das Bremspedal durchtreten und den Motor starten. Bewegt sich das Pedal leicht nach unten, ist der Bremskraftverstärker in einwandfreiem Zustand. Wenn keine Änderung erfolgt, ist der Bremskraftverstärker defekt.

3.

Bremspedal bei laufendem Motor treten und danach den Motor abstellen. Bremspedal 30 Sekunden niedergedrückt halten. Ändert sich dabei die Pedalhöhe nicht, funktioniert der Bremskraftverstärker einwandfrei. Bewegt sich das Pedal nach oben, ist der Bremskraftverstärker defekt.

Wenn die drei Tests oben erfolgreich sind, kann die Leistung des Bremskraftverstärkers als gut betrachtet werden.

Auch wenn einer der drei oben beschriebenen Tests kein zufriedenstellendes Ergebnis erbringt, das Rückschlagventil, den Unterdruckschlauch und den Bremskraftverstärker auf Fehlfunktionen prüfen.

Ausbau
1.

Batterie und Batteriehalter aus dem Fahrzeug ausbauen.

D 1,6 U2 TCI (Siehe Motorelektrik - "Batterie")

G 1,0 T-GDI (Siehe Motorelektrik - "Batterie")

G 1,2 MGI (Siehe Motorelektrik - "Batterie")

G 1.4 MPI (Siehe Kapitel EE - "Batterie")

2.

Luftfiltereinheit ausbauen.

D 1,6 U2 TCI (Siehe Motormechanik - "Luftfilter")

G 1,0 T-GDI (Siehe Motormechanik - "Luftfilter")

G 1,2 MPI (Siehe Motormechanik - "Luftfilter")

G 1,4 MPI (Siehe Motormechanik - "Luftfilter")

3.

Bremsflüssigkeit mit einer geeigneten Pumpe/Spritze aus dem Vorratsbehälter absaugen.



Keine Bremsflüssigkeit auf dem Fahrzeug verschütten, da sie den Lack beschädigen kann. Wenn Bremsflüssigkeit mit dem Lack in Berührung kommt, muss sie sofort mit Wasser abgespült werden.

4.

Steckverbinder (A) des Bremsflüssigkeitsstandschalters abziehen und Bremsschlauch (B) durch Lösen der Bördelmutter vom Hauptzylinder abnehmen.

Anzugsdrehmoment.

ABS : 13,7 - 16,7 Nm (1,4 - 1,7 kgm)

ESC : 18,6 - 22,6 Nm (1,9 - 2,3 kgm)

5.

Den Hauptbremszylinder (B) aus dem Bremskraftverstärker nach Lösen der Befestigungsmuttern (A) ausbauen.

Anzugsdrehmoment.

9,8 ~ 15,7 Nm (1,0 ~ 1,6 kgm)

6.

Untere Armaturenbrettverkleidung abbauen.

(Siehe Karosserie - "Untere Armaturenbrettverkleidung")

7.

Sicherungsstift (A) und Gabelkopfbolzen (B) entfernen.

8.

Befestigungsmuttern (A) des Bremskraftverstärkers entfernen.

Anzugsdrehmoment:

16,7 ~ 25,5 Nm (1,7 ~ 2,6 kgm)

9.

Unterdruckschlauch (A) und ISG-Steckverbinder (B) abziehen, dann Bremskraftverstärker entfernen.

PRÜFUNG
1.

Das Rückschlagventil im Unterdruckschlauch, den Intensivierer und den Anschlussbereich prüfen.



Rückschlagventil nicht aus dem Unterdruckschlauch ausbauen.

2.

Manschette auf Beschädigung prüfen.

Einbau
1.

Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus.



Gelenkbolzen vor dem Einsetzen mit Fett schmieren.

Beim Einsetzen stets einen neuen Splint verwenden.

2.

Nach dem Einbau das Bremssystem entlüften.

(Siehe Bremssystem - "Bremssystem")
