Kia Stonic (YB): AVN-System / AVN(Audio Video Navigation)-Haupteinheit

Kia Stonic (YB) Reparaturanleitung / Elektrische Anlage / AVN-System / AVN(Audio Video Navigation)-Haupteinheit

Bauteile und bauteile-Übersicht

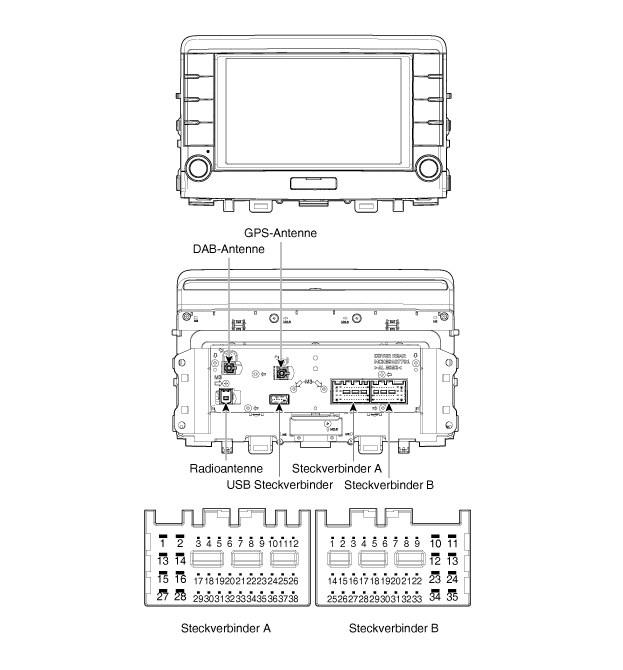

BAUTEILE-ÜBERSICHT

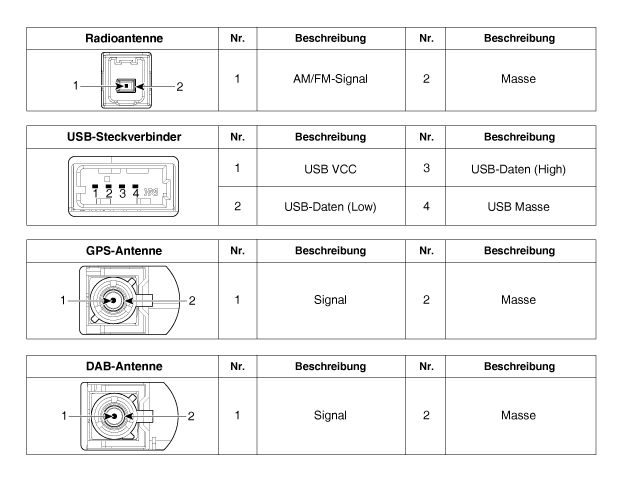

BELEGUNG DER STECKERKLEMMEN

Nr.	STECKER A	STECKER B
1	Lautsprecher (-) der linken Hintertür	-
2	Lautsprecher (-) der linken Hintertür	MIC (-)
3	-	-
4	-	-
5	-	Antennenstrom
6	Kamera Strom	Beleuchtung (-)
7	Videokamera	Multimedia CAN (High)
8	-	-
9	-	Ausgangssignal ALT links (+)
10	AUX Audio, Eingang rechts	Batterie (+)
11	AUX_Detect	Batterie (+)
12	Fernbedienung des Lenkrads	Masse
13	Lautsprecher (-) der linken Vordertür	Masse
14	Lautsprecher (-) der linken Vordertür	MIC (Masse)
15	Lautsprecher (+) der rechten Vordertür	MIC (-)
16	Lautsprecher (+) der rechten Vordertür	-
17	-	-
18	-	-
19	-	Beleuchtung (-)
20	Kamerastrom Masse	Multimedia CAN (Low)
21	Masse Videokamera	-
22	-	ACC
23	-	-
24	AUX Audio, Eingang links	-
25	AUX Audio Masse	Rückwärtsgang
26	Lenkrad-Fernbedienung (Masse)	Tür öffnen
27	Lautsprecher (+) der rechten Hintertür	Türentriegelungsstatus
28	Lautsprecher (+) der rechten Hintertür	Manuelles Einparken
29	-	P Position
30	-	AUTO Licht
31	-	-
32	-	-
33	Masse Kameraabschirmung	IGN1
34	-	-
35	-	-
36	-
37	-
38	Fahrzeuggeschwindigkeit

Reparaturverfahren

Ausbau

•	Darauf achten, dass obere Mittelkonsolenblende und andere Bauteile nicht verkratzt werden.

•	Schraubendreher oder Abzieher vor Beginn der Arbeiten mit Klebeband umwickeln.

•	Während Ein-/Ausbau vorsichtig vorgehen, dass es leicht zu Verschmutzung durch Schmiermittel und Öl kommen kann.

1.	Batteriemassekabel abklemmen.

2.	Mittelkonsolenkanal entfernen. (Siehe Karosserie - "Mittelkonsolenblende")

3.	Nach Lösen der Befestigungsschrauben AVN-Haupteinheit (A) ausbauen.

4.	Die AVN-Haupteinheit ausbauen, nachdem zuvor Steckverbinder und Antennenkabel (A) abgezogen wurden.

Einbau

1.	Die Steckverbinder der AVN-Haupteinheit und das Antennenkabel anschließen.

2.	AVN-Kopfeinheit einbauen.

3.	Mittelkonsolenkanal einbauen.

4.	Minuspol (-) der Batterie anschließen.

•	Sicherstellen, dass die Kabelstecker richtig angeschlossen sind.

•	AVN-System auf normale Funktion prüfen.
