Kia Stonic: Karosserie (Innen und Außen) / Armaturenbrett

Kia Stonic (YB) Reparaturanleitung / Karosserie (Innen und Außen) / Armaturenbrett

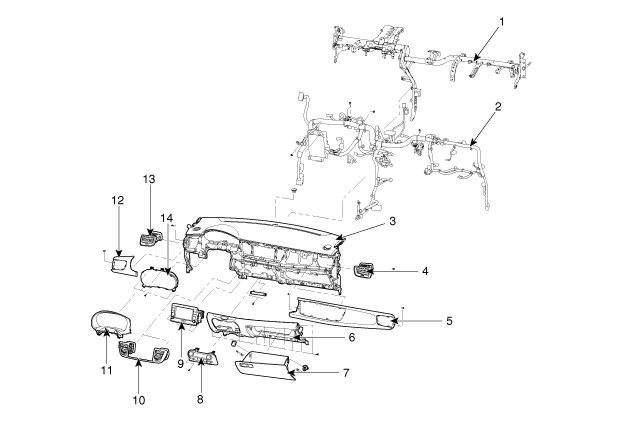

Bauteile und bauteile-Übersicht
BAUTEILE-ÜBERSICHT

1. Armaturenbrettträger
2. Hauptkabelbaum
3. Armaturenbrett
4. Seitenluftdüsenkanal [RH]
5. Armaturenbrettseitenverkleidung Beifahrerseite
6. Untere Armaturenbrettmittelverkleidung
7. Handschuhfachrahmen
8. Heizungsreglersystem
9. Audioeinheit
10. Mittelkonsolenblende
11. Obere Kombiinstrumentblende
12. Armaturenbrettseitenverkleidung Fahrerseite
13. Seitenluftdüsenkanal [LH]
14. Kombiinstrument

Obere Windlaufabdeckung
Bauteile und bauteile-Übersicht BAUTEILE-ÜBERSICHT 1. Obere Windlaufabdeckung Reparaturverfahren AUS- UND EINBAU ...

Instrumententafelblende
Bauteile und bauteile-Übersicht BAUTEILE-ÜBERSICHT 1. Instrumentenblockabdeckung Reparaturverfahren AUS- UND EINBAU ...
