Technische daten
SPEZIFIKATION

Pos.
Typ
Glühlampe Watt (W)
VORN
Scheinwerfer
Halogen
(Positionsleuchte + DRL)
NIEDRIG & HOCH
HB3 HL+
60
Blinkerleuchte
PY21W LL
21
Positionsleuchte + DRL
P21 / 5W LL
5 / 21
Halogen + SBL
(Positionsleuchte + DRL)
NIEDRIG & HOCH
HB3 HL+
60
Blinkerleuchte
PY21W LL
21
Positionsleuchte + DRL
LED
LED
Statisches Kurvenlicht (SBL)
H7 LL
55
Nebelscheinwerfer
HB4
51
Blinkleuchte (Seite)
WY5W
5
Außenspiegel-Blinkerleuchte
LED
LED
HINTEN
Hintere Kombileuchte
Glühlampenausführung
Schlussleuchte
W5W L/L
5
Schlussleuchte/Bremslicht
P21/5W L/L
21/5
Blinkerleuchte
PY21W L/L
21
LED-Ausführung
Schlussleuchte
LED
LED
Schlussleuchte/Bremslicht
LED
LED
Blinkerleuchte
PY21W L/L
21
Rückfahrleuchte
W16W
16
Hochgesetzte Bremsleuchte
Glühlampenausführung
W5W
5
LED-Ausführung
LED
LED
ZULASSUNGSSCHILDLEUCHTE
W5W
5
INNENRAUM
Kartenleseleuchte
W10W
10
Innenraumleuchte
FESTOON
10
Gepäckraumleuchte
FESTOON
10
Kosmetikleuchte
FESTOON
5

Bauteile und bauteile-Übersicht
BAUTEILE-ÜBERSICHT

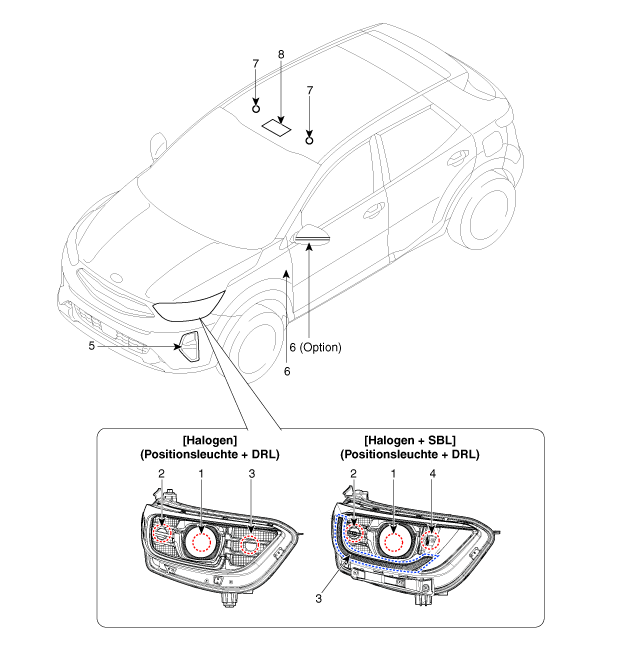

1 . Scheinwerfer (Fern-/Abblendlicht)
2. Blinkerleuchte
3. Positionsleuchte + Tagfahrlicht (DRL)
4. Statisches Kurvenlicht (SBL)
5. Nebelscheinwerfer
6 . Blinkleuchte (Türspiegel / Seite)
7 . Kosmetikleuchte
8 . Kartenleseleuchte

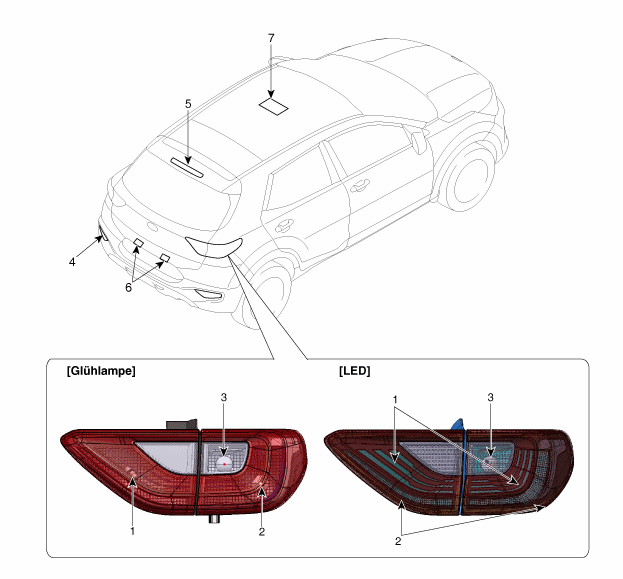

1 . Schlussleuchte
2. Brems-/Schlussleuchte
3 . Blinkerleuchte
4 . Rückfahrleuchte
5 . Hochgesetzte Bremsleuchte
6 . Kennzeichenbeleuchtung
7. Innenraumleuchte
