Kia Stonic: Doppelkupplung / Kupplungseinrückgabel und Einrücklager

Kia Stonic (YB) Reparaturanleitung / DCT (Doppelkupplungsgetriebe)-System / Doppelkupplung / Kupplungseinrückgabel und Einrücklager

Bauteile und bauteile-Übersicht

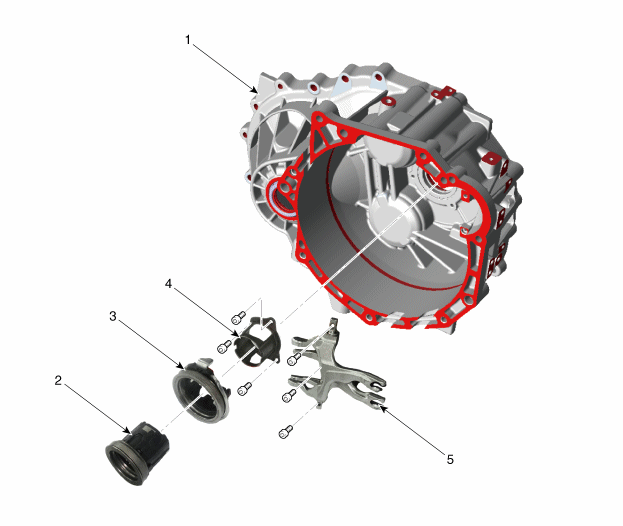

BAUTEILE-ÜBERSICHT

1. Kupplungsgehäuse
2. Einrücklager 2 (Gerade)
3. Einrücklager 1 (ungerade)

4. Einrücklagerhülse
5. Kupplungseinrückgabel


Reparaturverfahren
Ausbau
1.

Doppelkupplungsgetriebe aus dem Fahrzeug ausbauen.

(Siehe DCT-System - "DCT")

2.

Doppelkupplung entfernen.

(Siehe Doppelkupplung– "Doppelkupplung")

3.

Kupplungsausrücklager 1 (B) und 2 (A) ausbauen.

4.

Kupplungseinrückgabel (A) und Einrücklagerhülse (B) entfernen.

Einbau


Den Montagezustand der Passstifte (A) prüfen.

1.

Schmierfett auf das Einde der Gabel auftragen.

Spezifiziertes Fett:Hochdruckfett für Fahrzeuge

Menge:0,1 ~ 0,2 g

2.

Einrückgabel (A) und Lagerhülse (B) zusammen montieren.

Anzugsdrehmoment:

9,8 ~ 11,8 Nm (1,0 ~ 1,2 kgm)


•

Einrückgabel präzise auf den Passstift montieren.

•

Jede Schraube provisorisch anziehen, dann mit dem angegebenen Anzugsdrehmoment festziehen.

3.

Einrücklager 1 (A) einbauen.



Kunststofflagerführung und die Einrückgabel 1 aufeinander ausrichten.

4.

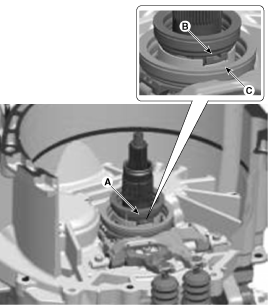

Einrücklager 2 (A) einbauen.



Überprüfen, ob der Kunststofflageranschlag (B) in Hülse (C) sitzt.

5.

Doppelkupplungsgetriebe einbauen.

(Siehe Doppelkupplung– "Doppelkupplung")

6.

Doppelkupplungsgetriebe in das Fahrzeug einbauen.

(Siehe DCT-System - "DCT")

7.

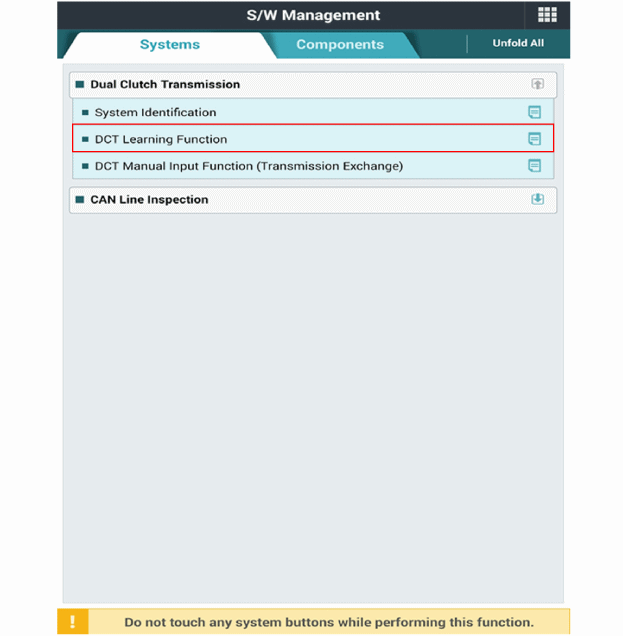

Die Vorgehensweise für das Programmieren des Kupplungsdruckpunkts mit dem KDS durchführen.
