Kia Stonic: SRSCM / Frontaufprallsensor (FIS)

Kia Stonic (YB) Reparaturanleitung / Rückhaltesystem / SRSCM / Frontaufprallsensor (FIS)

Beschreibung und bedienung
Beschreibung

Der Frontaufprallsensor (FIS) befindet sich im vorderen Endmodul (FEM). Es handelt sich um einen Fernsensor, der die Beschleunigungskräfte bei einer Kollision an den Befestigungspositionen erkennt. Wichtigste Aufgabe des Frontaufprallsensors (FIS) ist es, Kollisionen sofort zu melden. Der Frontaufprallsensor (FIS) sendet Beschleunigungsdaten an das SRSCM.

Es handelt sich um einen Fernsensor, der die Beschleunigungskräfte bei einer Kollision an den Befestigungspositionen erkennt.

Wichtigste Aufgabe des Frontaufprallsensors (FIS) ist es, Kollisionen sofort zu melden. Der Frontaufprallsensor (FIS) sendet Beschleunigungsdaten an das SRSCM.

Bauteile und bauteile-Übersicht

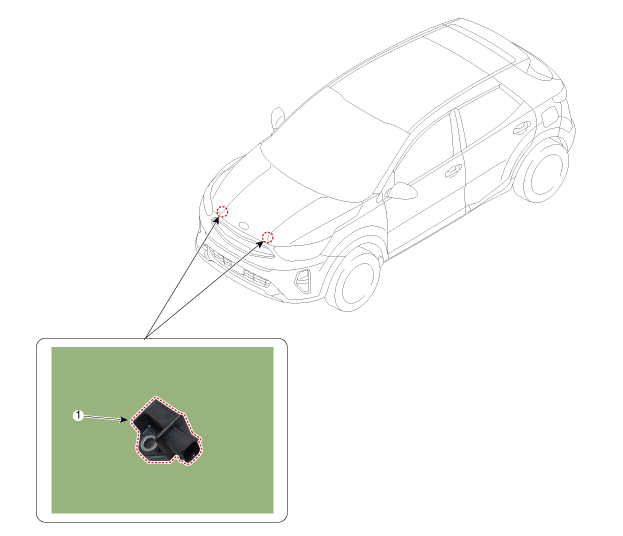

BAUTEILE-ÜBERSICHT

1. Frontaufprallsensor (FIS)


Reparaturverfahren
Ausbau
1.

Batteriemasseklemme abklemmen und vor Beginn der Arbeiten mindestens dreißig Sekunden warten.

2.

Steckverbinder (A) des Frontaufprallsensors abklemmen.

3.

Befestigungsschraube (A) des Frontaufprallsensors abschrauben.

Einbau


Während der Frontaufprallsensor ausgewechselt wird, darf weder die Zündung eingeschaltet noch das Batterieklemme angeschlossen sein.

1.

Den neuen Frontaufprallsensor einbauen.

2.

Befestigungsschraube des Frontaufprallsensors anziehen.

Anzugsdrehmoment:

3,0 - 4,0 Nm (0,3 - 0,4 kgm)

3.

Frontaufprallsensor anschließen.

4.

Batteriemassekabel (-) wieder anschließen.

5.

Nach dem Einbau des Frontaufprallsensors eine Funktionsprüfung durchführen:

• Zündung einschalten; SRS-Kontrollleuchte muss während der Initialisierung 6 Sekunden lang aufleuchten und danach ausgehen.
