Kia Stonic: Taste Motor-Startsystem / ESCL (Elektronische Lenksäulensperre)

Kia Stonic (YB) Reparaturanleitung / Elektrische Anlage / Taste Motor-Startsystem / ESCL (Elektronische Lenksäulensperre)

Bauteile und bauteile-Übersicht

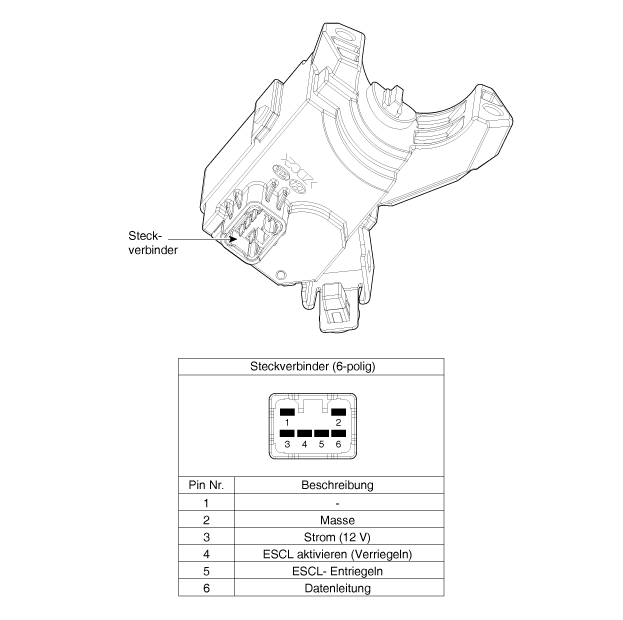

BAUTEILE-ÜBERSICHT

Reparaturverfahren

Ausbau

1.	Batteriemassekabel abklemmen.

2.	Untere Armaturenbrettverkleidung abbauen. (Siehe Karosserie - "Untere Armaturenbrettverkleidung")

3.	Obere und untere Lenksäulenverkleidungen abnehmen. (Siehe Karosserie - "Lenksäulenverkleidung")

4.	Den Steckverbinder (A) der elektronischen Lenksäulensperre abziehen.

5.	Die elektronische Lenksäulensperre (A) ausbauen. (Siehe Kapitel Lenkung - "Lenksäule und Lenkwelle")

Einbau

Die elektronische Lenksäulensperre montieren.

•	Scherbolzen nicht wieder verwenden.

•	Bei Einbau der neuen Scherbolzen in die elektronische Lenksäulenverriegelung die Scherbolzen so lange festziehen, bis der Kopf abgeschert ist.

Anzugsdrehmoment:

7,0 ~ 13,0 Nm (0,7 ~ 1,3 kgm)

2.	Die Lenksäule montieren.

3.	Untere Armaturenbrettverkleidung einbauen.
