Kia Stonic: Toter-Winkel-Kollisionswarnung (BCW) / Warnleuchte für Toter-Winkel-Kollisionswarnung (BCW)

Kia Stonic (YB) Reparaturanleitung / Elektrische Anlage / Toter-Winkel-Kollisionswarnung (BCW) / Warnleuchte für Toter-Winkel-Kollisionswarnung (BCW)

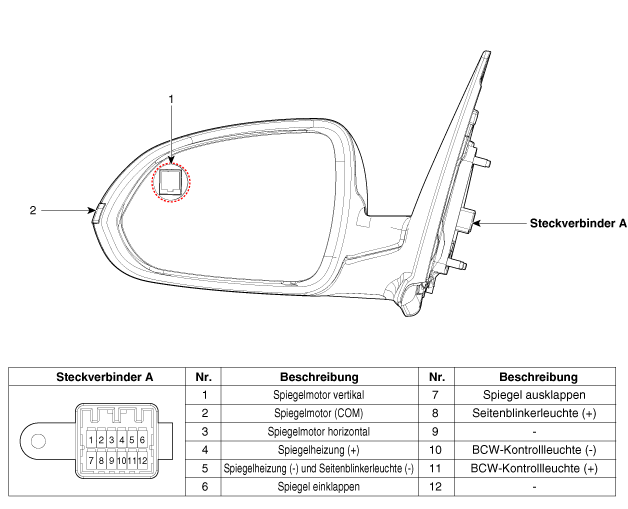

Bauteile und bauteile-Übersicht
BAUTEILE-ÜBERSICHT

1. BCW-Anzeige
2. Seitliche Blinkleuchte

Reparaturverfahren
Ausbau
1.

Batteriemassekabel abklemmen.

2.

Spiegel (A) in der Richtung, die in der Abbildung dargestellt ist, mit einem Schlitzschraubendreher (-) entfernen.

3.

Heizungssteckverbinder (B) und Steckverbinder (A) der BCW-Anzeige vom Spiegel abziehen.

4.

BCW-Kontrollleuchte (A) aus dem Spiegel ausbauen.

Einbau
1.

Die BCW-Kontrollleuchte einbauen.

2.

Heizungssteckverbinder und Steckverbinder der BCW-Kontrollleuchte anschließen.

3.

Den Spiegel einbauen.

4.

Minuspol (-) der Batterie anschließen.

PRÜFUNG
1.

Prüfen, ob der Außenspiegel ordnungsgemäß wie in der nachstehenden Tabelle angegeben arbeitet.

Schalter für Toter-Winkel-Kollisionswarnung (BCW)
