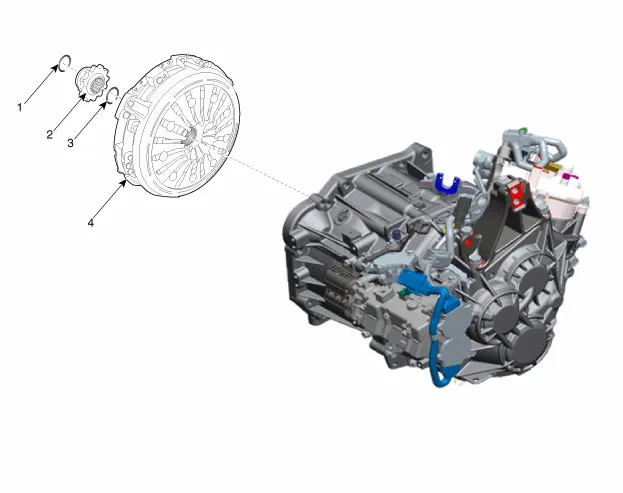

| BAUTEILE-ÜBERSICHT |

| 1. Arretierungsring 2. Keilnut |
3. Sicherungsring 4. Doppelkupplungseinheit |
| Ausbau |
| 1. |
Doppelkupplungsgetriebe aus dem Fahrzeug ausbauen. (Siehe DCT-System - "DCT") |
| 2. |
Keilnutnabe (B) nach Abnehmen des Halterings (A) ausbauen.
|
| 3. |
Sprengring (A) entfernen.
|
| 4. |
Doppelkupplungsgetriebe (A) mit dem Spezialwerkzeug (09430-C1180) entfernen.
|
| Einbau |
|
| 1. |
Falls die Doppelkupplung ausgetauscht werden muss, die Initialisierung der Kupplungsverschleißkorrektur durchführen.
|
| 2. |
Die Doppelkupplung mit dem Doppelkupplungs-Einbauwerkzeug (09430-2A240) einbauen.
|
| 3. |
Das Spezialwerkzeug (09430-2A240) auf der Kupplungsgehäuseseite anbringen. Doppelkupplungsgetriebe (A) durch Drehen der Welle des Spezialwerkzeugs.
|
| 4. |
Sprengring (A) anbringen.
|
| 5. |
Keilnutnabe (B) und Haltering (A) einbauen.
|
| 6. |
Doppelkupplungsgetriebe in das Fahrzeug einbauen. (Siehe DCT-System - "DCT") |
| 7. |

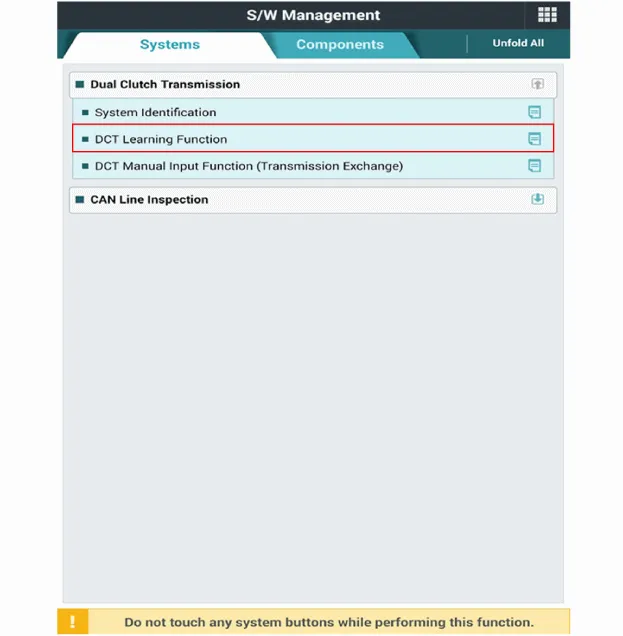

Die Vorgehensweise für das Programmieren des Kupplungsdruckpunkts mit dem KDS durchführen.
|
