Kia Stonic: Hintertür / Hecktürverkleidung

Kia Stonic (YB) Reparaturanleitung / Karosserie (Innen und Außen) / Hintertür / Hecktürverkleidung

Bauteile und bauteile-Übersicht

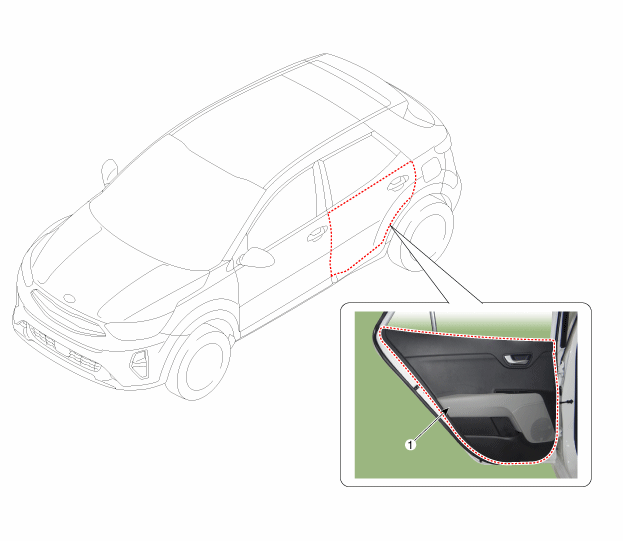

BAUTEILE-ÜBERSICHT

1. Hintertürverkleidung

Reparaturverfahren

AUS- UND EINBAU

Handschuhe anziehen, um die Hände zu schützen.

•	Mit einem Ausbauwerkzeug für Kunststoffverkleidungen einige Teile der Innenverkleidung entfernen, ohne dabei die Oberfläche zu zerkratzen.

•	Darauf achten, die Verkleidung und die Bleche nicht zu verbiegen oder zu zerkratzen.

1.	Befestigungsschraube lösen, dann Hintertür-Innengriffkappe (A) entfernen.

2.	Kappe (A) entfernen und dann Schraube (B) lösen.

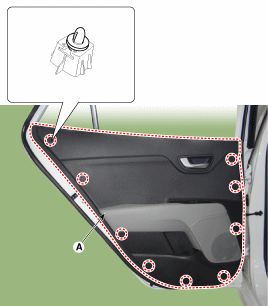

3.	Hintere Türverkleidung (A) abbauen.

4.	Kabelstecker des Fensterheberschalters (A) abklemmen.

Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus.

•	Überprüfen, ob die Scheibe normal funktioniert.

•	Die Scheibenführung auf Beschädigung prüfen und bei Bedarf ersetzen.

•	Die Scheibe bei Bedarf einstellen.
