Kia Stonic: Fensterheber / Fensterhebermotor

Kia Stonic (YB) Reparaturanleitung / Elektrisch verchromter Innenrückspiegel / Fensterheber / Fensterhebermotor

Bauteile und bauteile-Übersicht

BAUTEILE-ÜBERSICHT

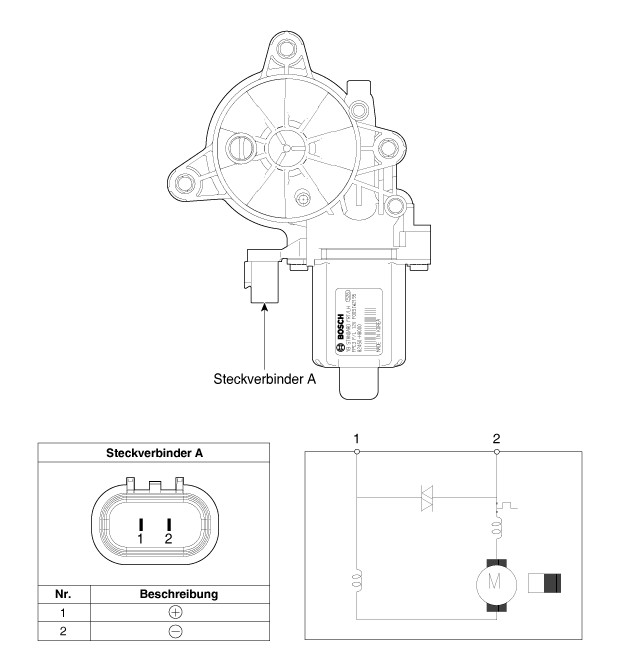

[Standard-Fensterhebermotor]

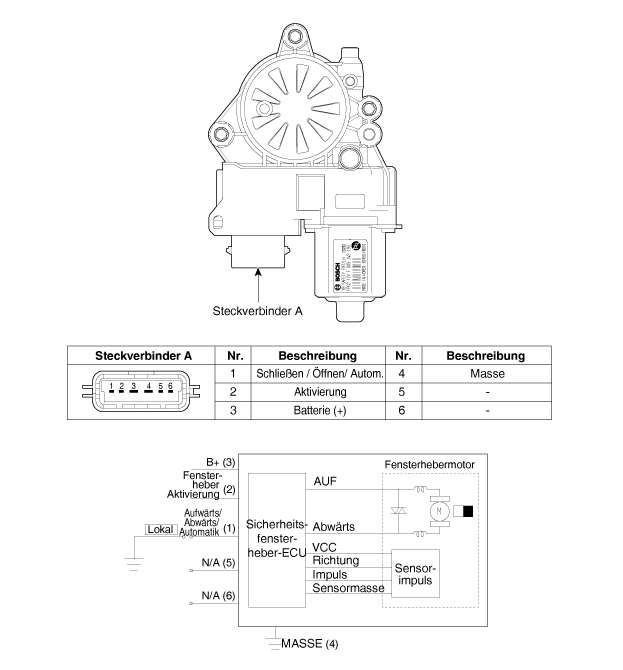

[Sicherheitsfensterhebermotor]

Reparaturverfahren

PRÜFUNG

•	Zum Ausbau Schraubendreher oder Abzieher mit Klebeband umwickeln, damit keine Komponenten beschädigt werden.

•	Zum Entfernen der Innenverkleidungsteile ein Ausbauwerkzeug aus Kunststoff verwenden, um die Oberflächen nicht zu beschädigen.

•	Vorsichtig mit der Verkleidung beim Aus-/Einbau und bei Lagerung umgehen, da die Verkleidung durch Schmiermittel und Öl verschmutzt werden kann.

MOTOR DES FENSTERHEBERS VORN

1.	Vordere Türverkleidung abbauen. (Siehe Karosserie - "Vordertürverkleidung")

2.	Vordere Türverkleidungsdichtung abbauen. (Siehe Karosserie - "Vordertür-Fensterscheibe")

3.	Steckverbinder (A) vom Motor abziehen.

B+ direkt an die Klemmen des Fensterhebermotors anlegen und prüfen, ob der Motor gleichmäßig arbeitet. Danach umpolen und den Motor in entgegengesetzter Richtung auf gleichmäßige Funktion prüfen. Wenn die Funktion nicht ordnungsgemäß ist, Fensterhebermotor ersetzen.

[Standard-Fensterhebermotor]

[Sicherheitsfensterhebermotor]

MOTOR DES FENSTERHEBERS HINTEN

1.	Hintere Türverkleidung abbauen. (Siehe Karosserie - "Hintertürverkleidung")

2.	Hintertürverkleidung abbauen. (Siehe Karosserie - "Hintertürfensterscheibe")

3.	Steckverbinder (A) vom Motor abziehen.

4.	B+ direkt an die Klemmen des Fensterhebermotors anlegen und prüfen, ob der Motor gleichmäßig arbeitet. Danach umpolen und den Motor in entgegengesetzter Richtung auf gleichmäßige Funktion prüfen. Wenn die Funktion nicht ordnungsgemäß ist, Fensterhebermotor ersetzen.
